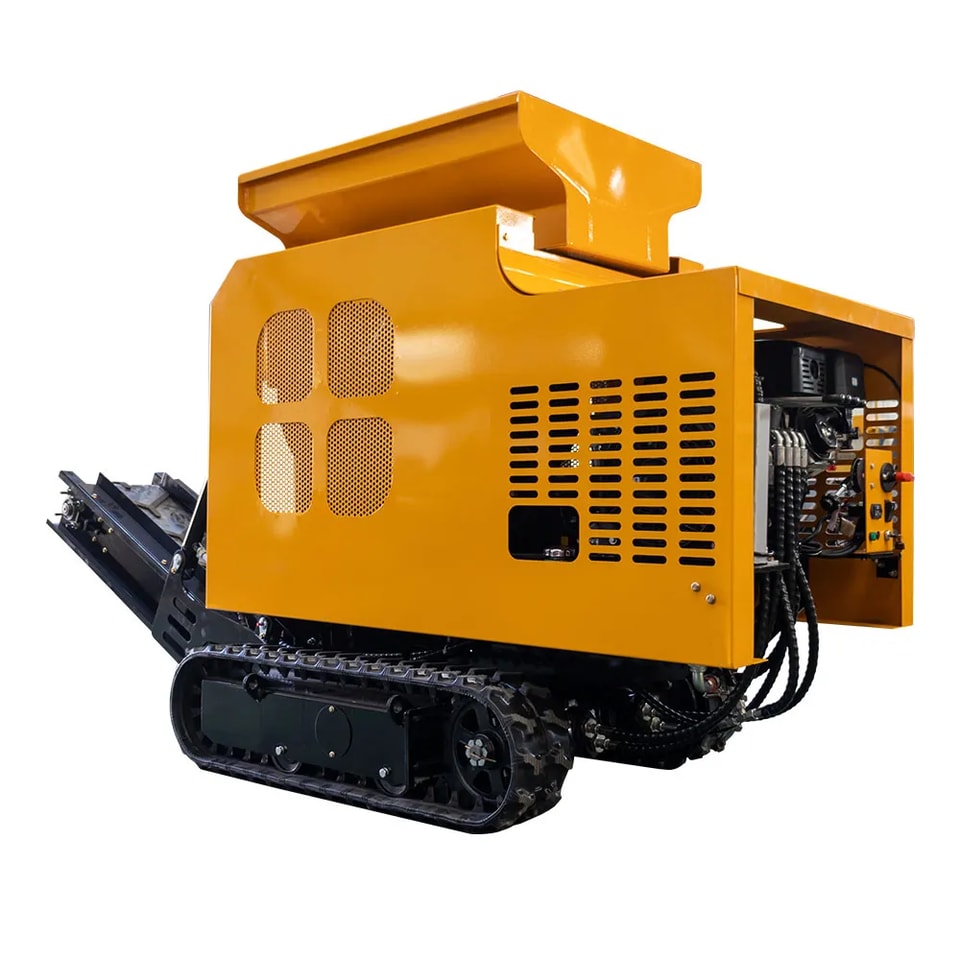

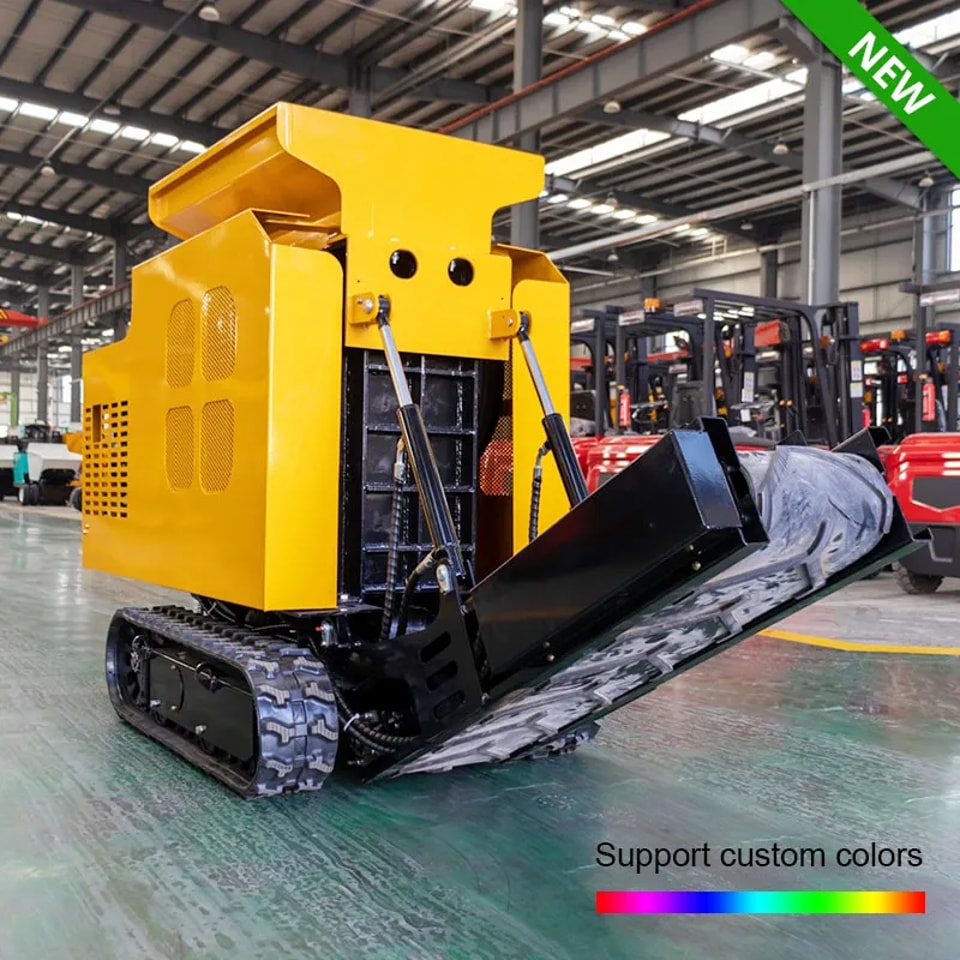

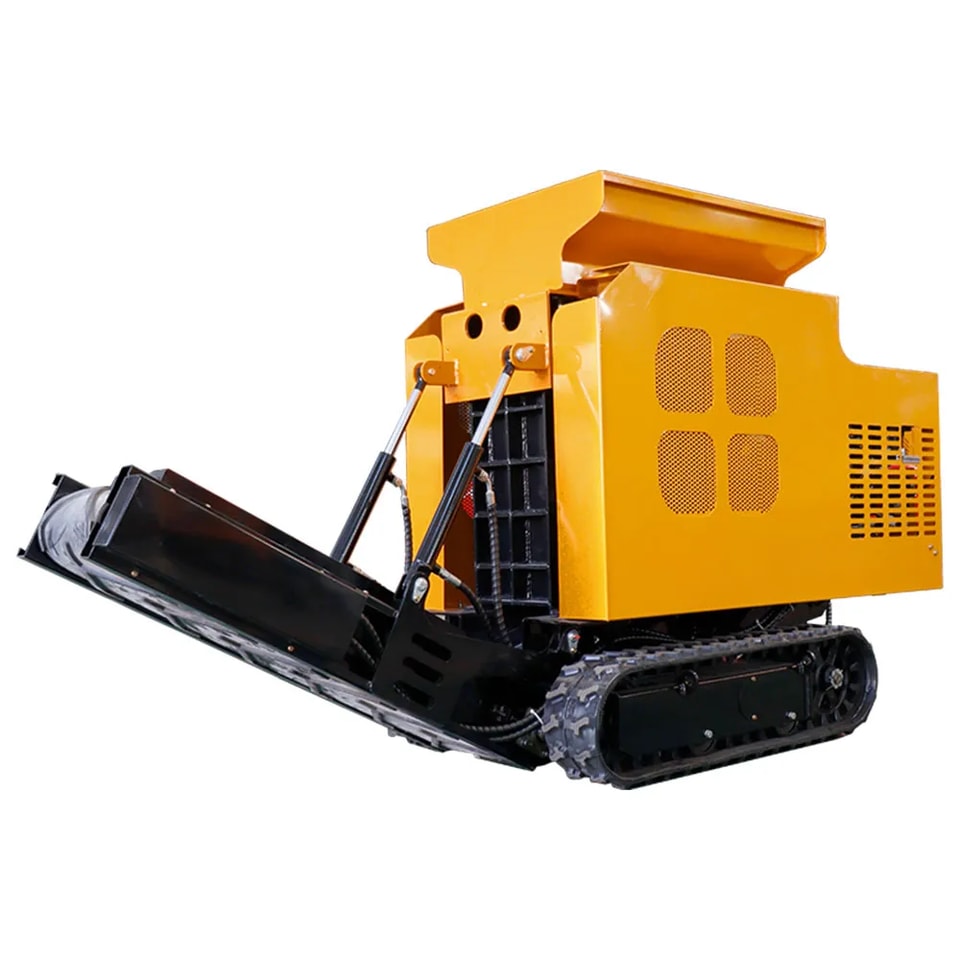

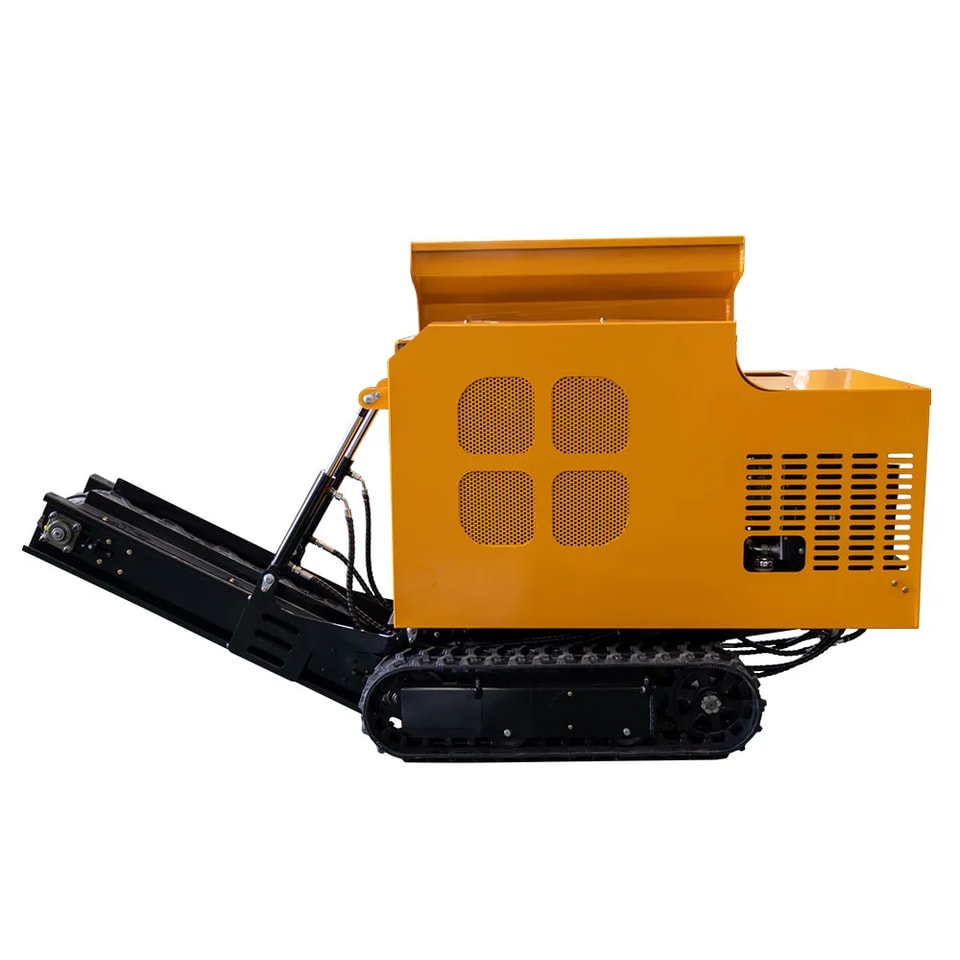

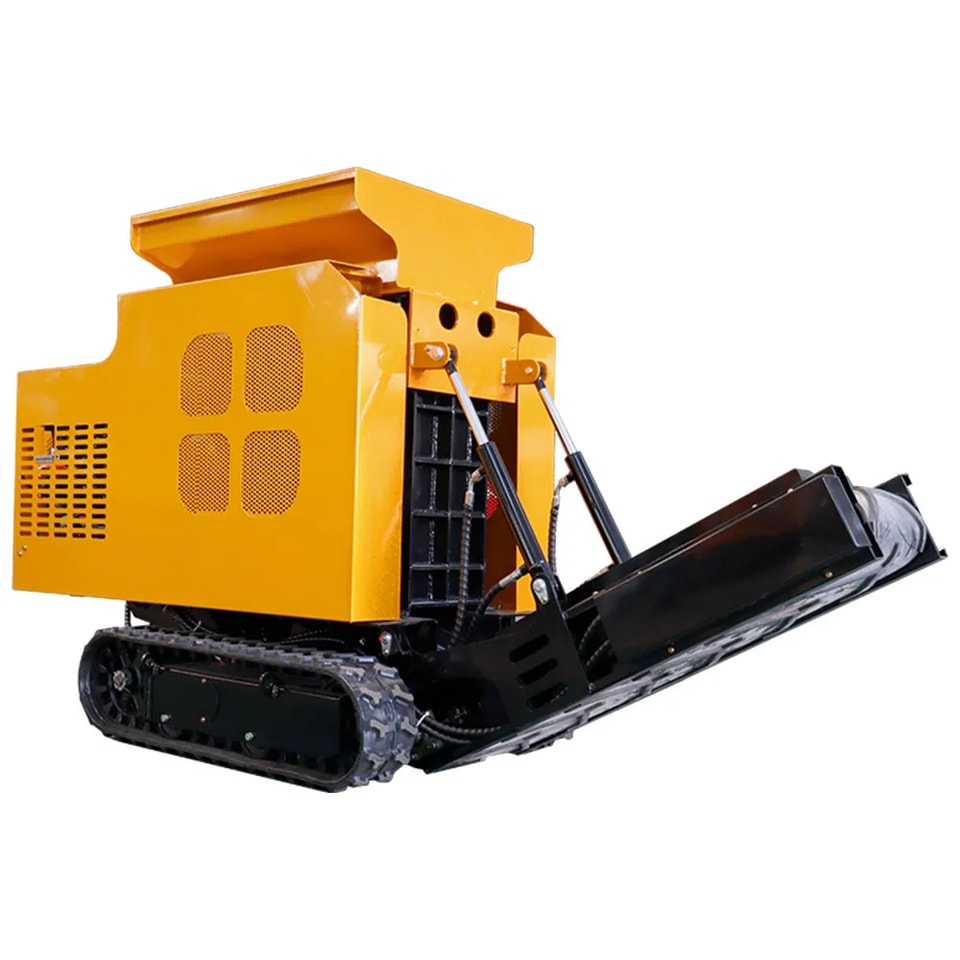

Trituradora de mandíbulas HTJC325
La trituradora tipo E HTJC325 se utiliza en la primera etapa de trituración de diversos minerales y puede triturarlos en una sola pasada hasta obtener un tamaño de partícula medio, siempre que su resistencia a la compresión no supere los 240 MPa.
Correo electrónico:info009@hightopgroup.com
Teléfono:+86 181 6205 2962
Instrucciones
Parámetro
Instrucciones
Instrucciones de la trituradora de mandíbulas HTJC325
La trituradora tipo E HTJC325 se utiliza en la primera etapa de trituración de diversos minerales y puede triturarlos en una sola pasada hasta obtener un tamaño de partícula medio, siempre que su resistencia a la compresión no supere los 240 MPa.
Ámbitos de aplicación: plantas de áridos, minería, extracción de carbón, plantas dosificadoras de hormigón, desulfuración en centrales eléctricas, entre otros.
Materiales triturables: piedra azul, piedra amarilla, mineral de hierro, caliza, residuos de construcción, entre otros.
Parámetro
Parámetros de la trituradora de mandíbulas HTJC325
| Parámetros de la máquina | |
| Modelo | HTJC325 |
| Dimensiones de trabajo | 2800 × 930 × 1600 mm |
| Ancho interior de la placa vertical | 280 mm |
| Dimensiones de transporte | 1950 × 930 × 1640 mm |
| Ancho exterior total | 930 mm |
| Modelo de oruga | 180 × 72 × 37 mm |
| Diámetro de la rueda de apoyo | 126 mm |
| Número de ruedas de apoyo | 4 grupos |
| Dimensiones de la entrada | 150 × 250 mm |
| Tamaño máximo de alimentación | 150 mm |
| Volumen de la tolva | 0.15m³ |
| Altura de apilamiento | 670-1000 mm |
| Cinta transportadora de alimentación | 1400 × 300 mm |
| Rango de tamaño de la grava | Diámetro: 10-30 mm |
| Velocidad de desplazamiento | 0-3 km/h |
| Especificaciones de las orugas: | Oruga de goma |
| Capacidad de producción | 2-4 t/h |
| Ancho de la cinta | 300 mm |
| Modo de funcionamiento y parámetros de los accesorios principales | |
| Modo de funcionamiento del equipo: | Válvula hidráulica manual |
| Tipo de desplazamiento: | Orugas con tracción hidráulica |
| Modelo del motor de traslación: | 6K-315 |
| Par continuo | 600 N·m |
| Especificaciones de la bomba hidráulica: | PGP5108 |
| Modelo del motor de la cinta transportadora: | BMER-300 |
| Método de elevación de la cinta transportadora: | Elevación hidráulica de accionamiento manual |
| Método de lubricación del mecanismo de rotura de mandíbulas: | Grasa |
| Método de ajuste de la tensión de las orugas: | Mecánico |
| Sistema de alimentación | |
| Configuración estándar del motor de gasolina: | RATO R500-V2-18HP |
| Potencia máxima de salida | 13 kW/3600 r/min |
| Par máximo de salida | 28 N·m/2500 r/min |
| Tipo y capacidad de aceite | |
| Capacidad del depósito de combustible | Gasolina: 6,5 L |
| Volumen de aceite | 1,0 L |
| Capacidad del depósito de aceite hidráulico | 20 L de aceite hidráulico 32#/46# |
