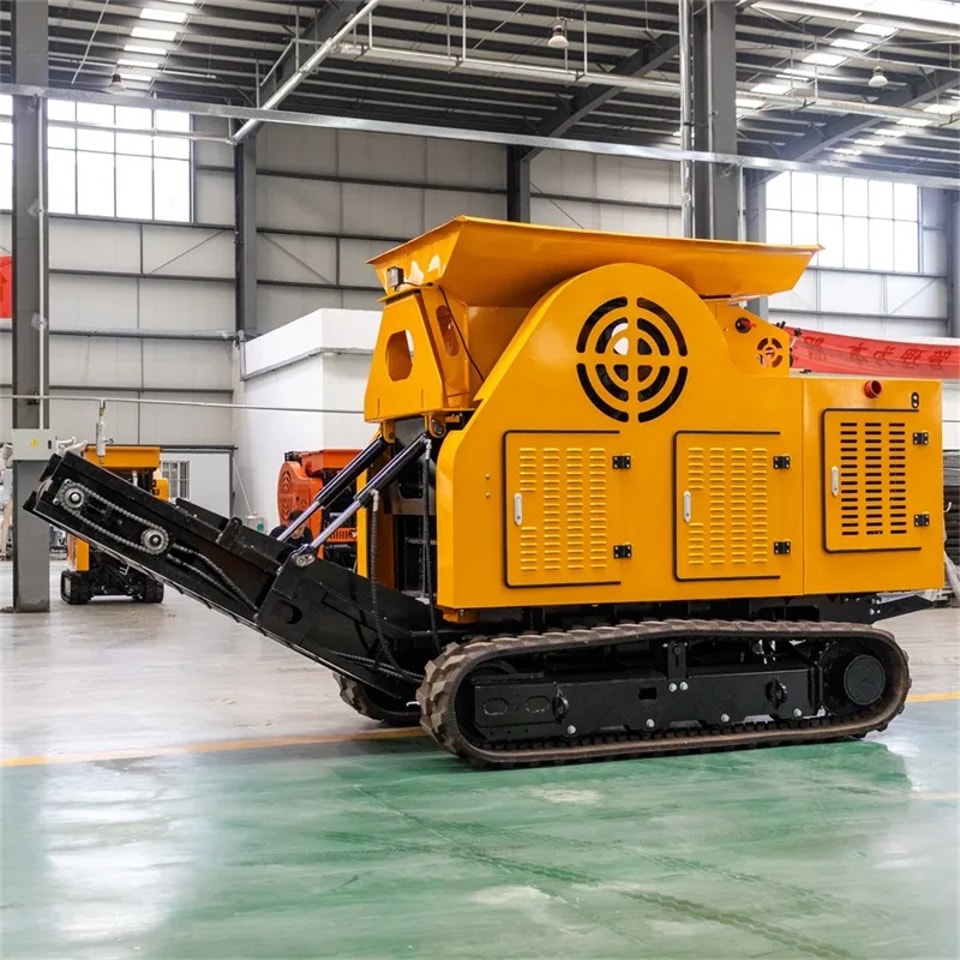

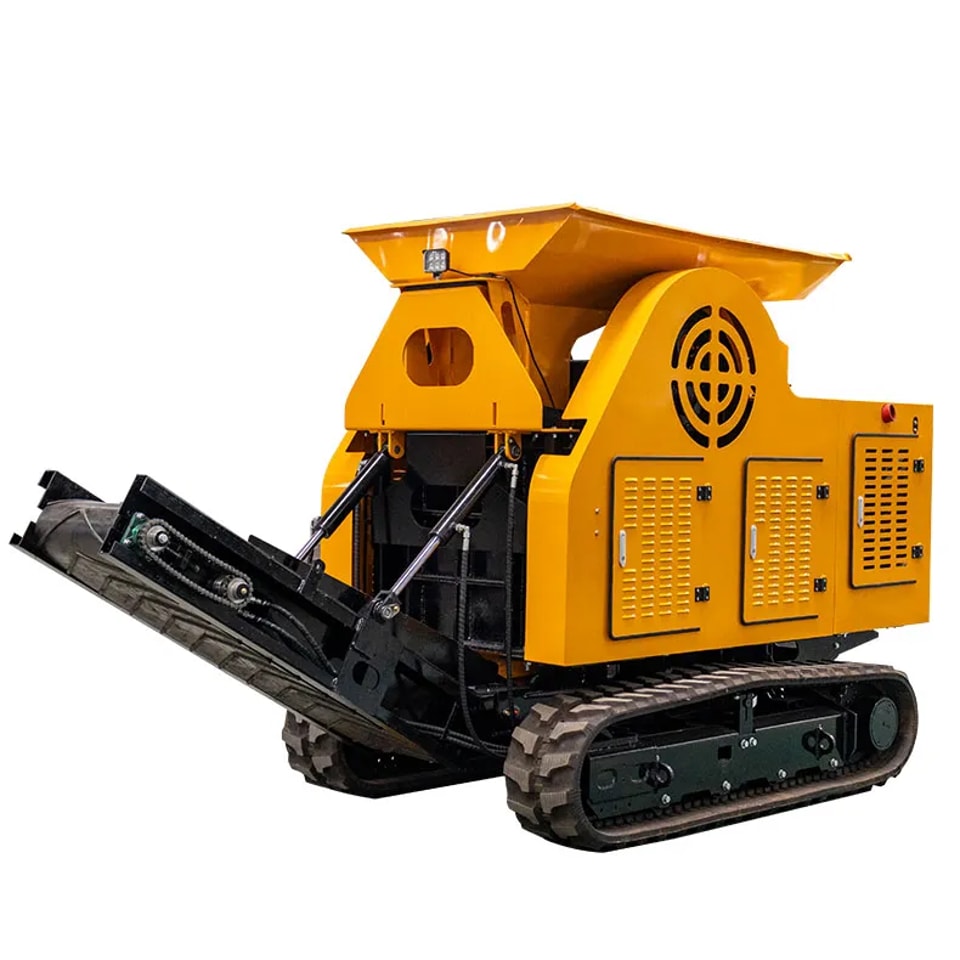

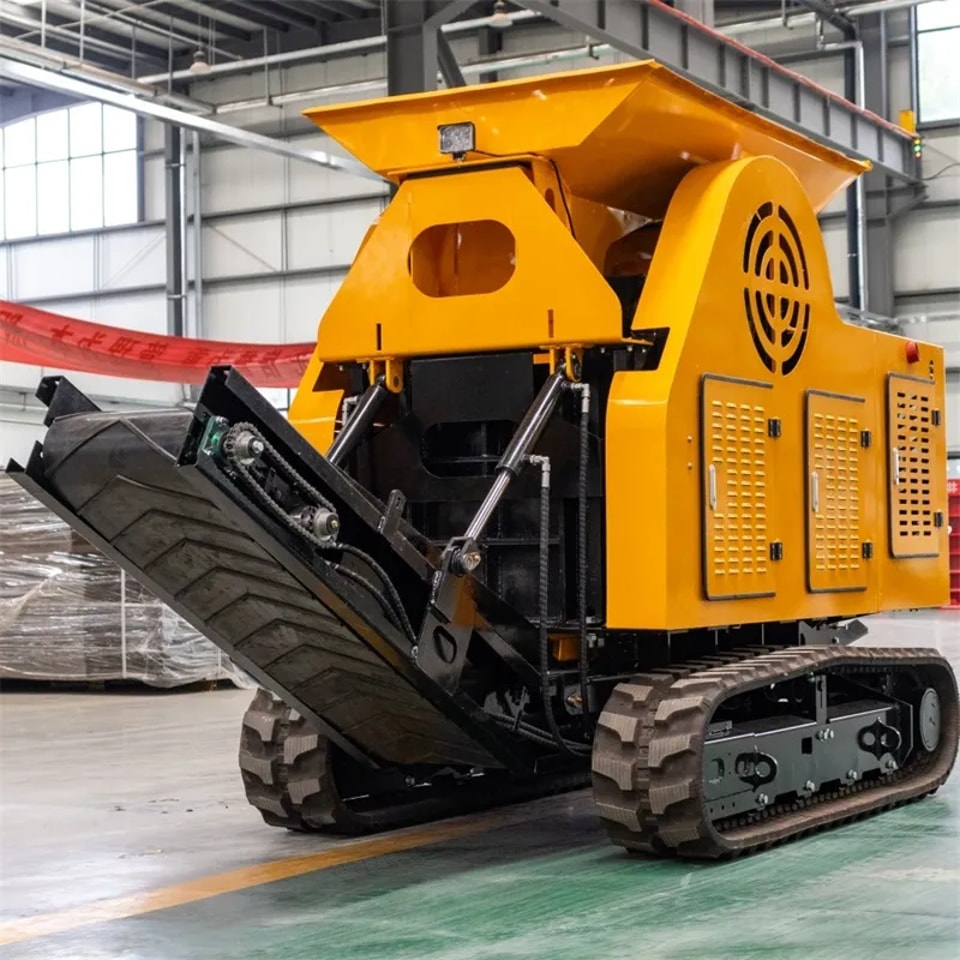

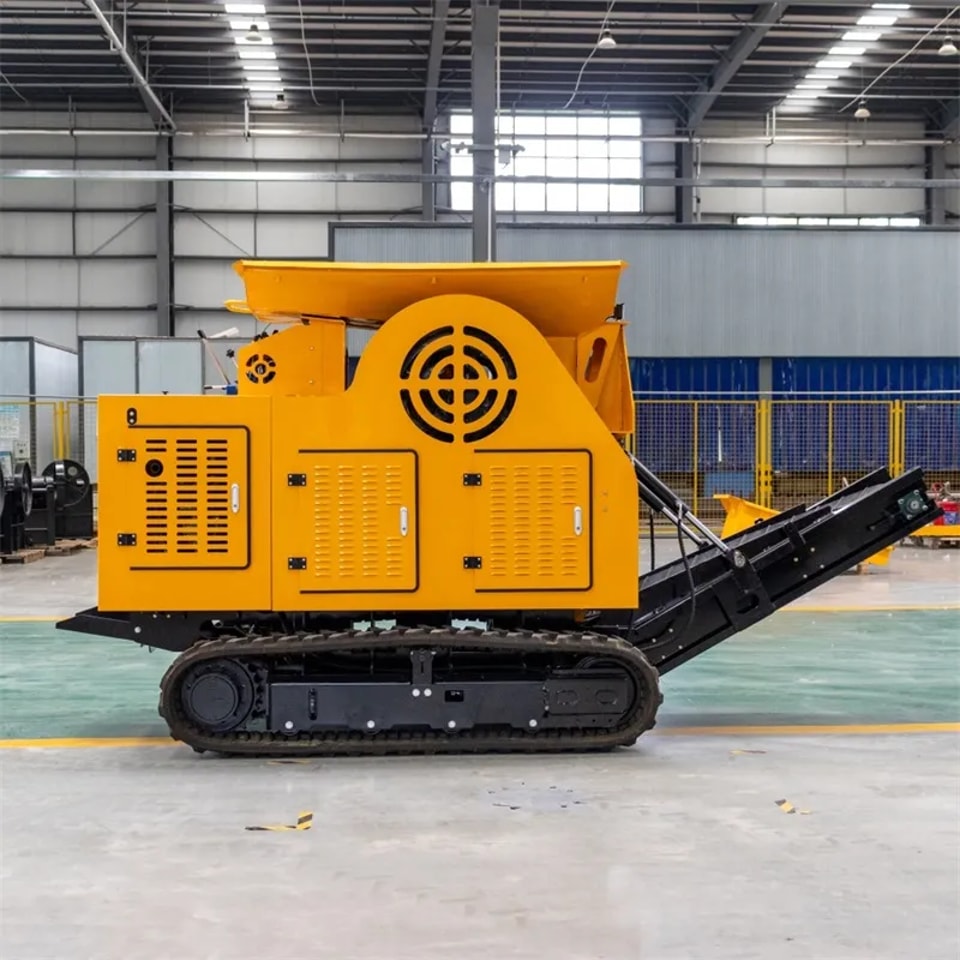

Trituradora de mandíbulas sobre orugas HTJC-510

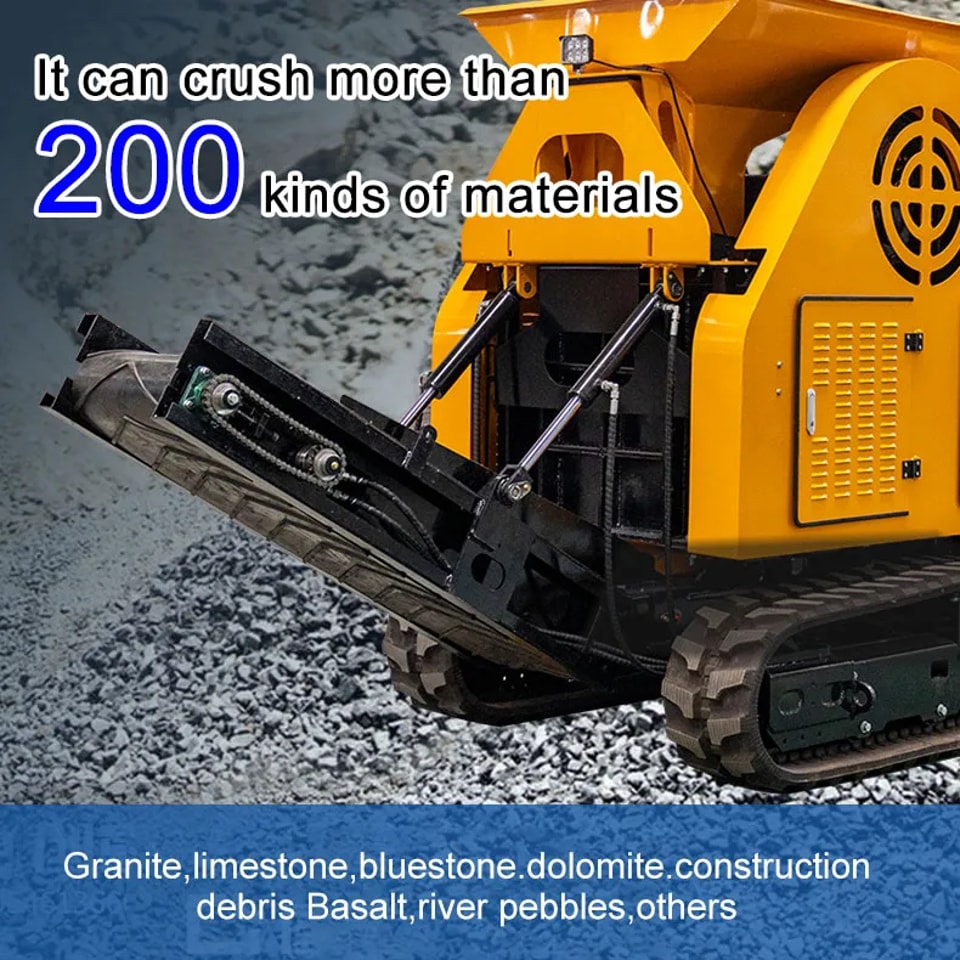

La trituradora de mandíbulas sobre orugas Hightop HTJC-510 se utiliza en la primera etapa de trituración de diversos minerales. Puede triturar de una sola pasada minerales con una resistencia a la compresión de hasta 240 MPa y obtener material de tamaño medio. Aplicaciones: graveras, minería, extracción de carbón, plantas de hormigón y desulfuración en centrales eléctricas, entre otras. Materiales: piedra azul, piedra amarilla, mineral de hierro, piedra caliza, residuos de construcción, etc.
Correo electrónico:info009@hightopgroup.com
Teléfono:+86 181 6205 2962
Instrucciones
Parámetro
Detalles
Instrucciones
Trituradora de mandíbulas sobre orugas HTJC-510
DISEÑO DE GRAN CAPACIDAD Y ALTO RENDIMIENTO

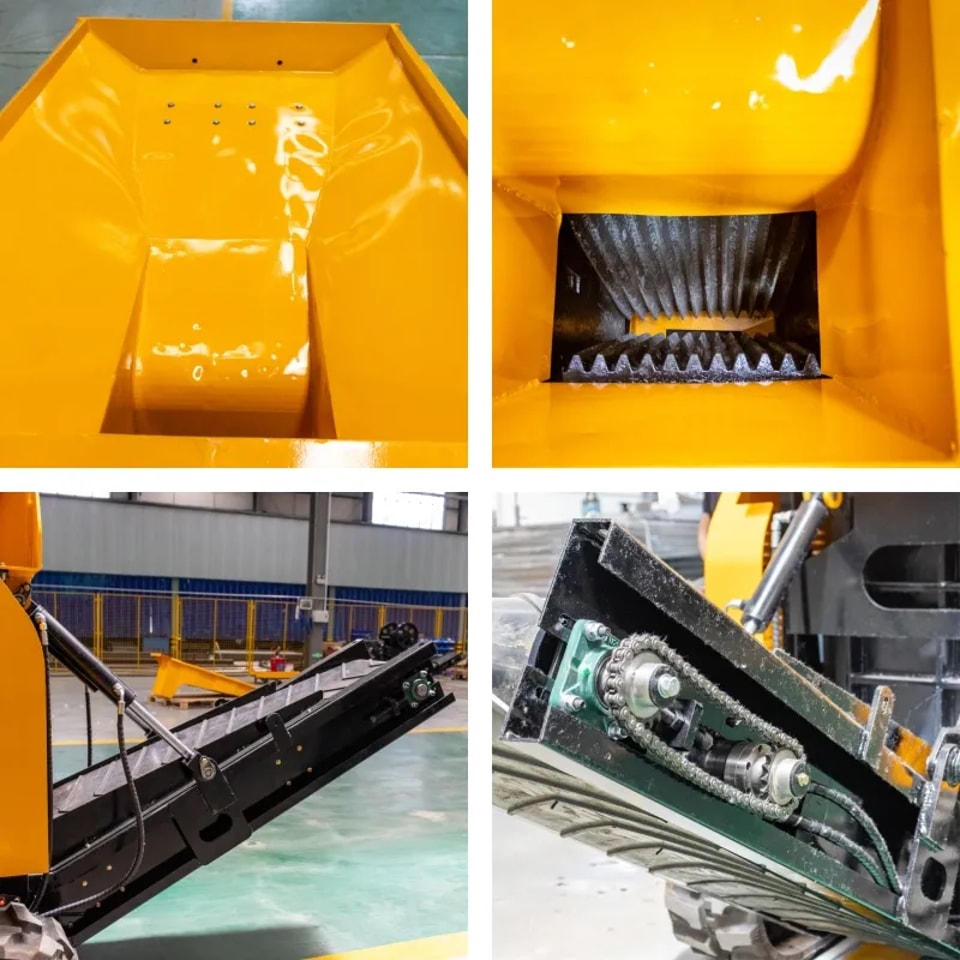

Con una tolva de 0,4 m³, una abertura de alimentación de 250 × 400 mm y un tamaño máximo de alimentación de 230 × 380 mm, alcanza una capacidad de producción de 5-10 t/h, ideal para el procesamiento continuo de grandes volúmenes. La granulometría de salida de 20-60 mm garantiza un producto uniforme de tamaño medio.
SOLUCIÓN DE TRITURACIÓN PRIMARIA DE ALTO RENDIMIENTO

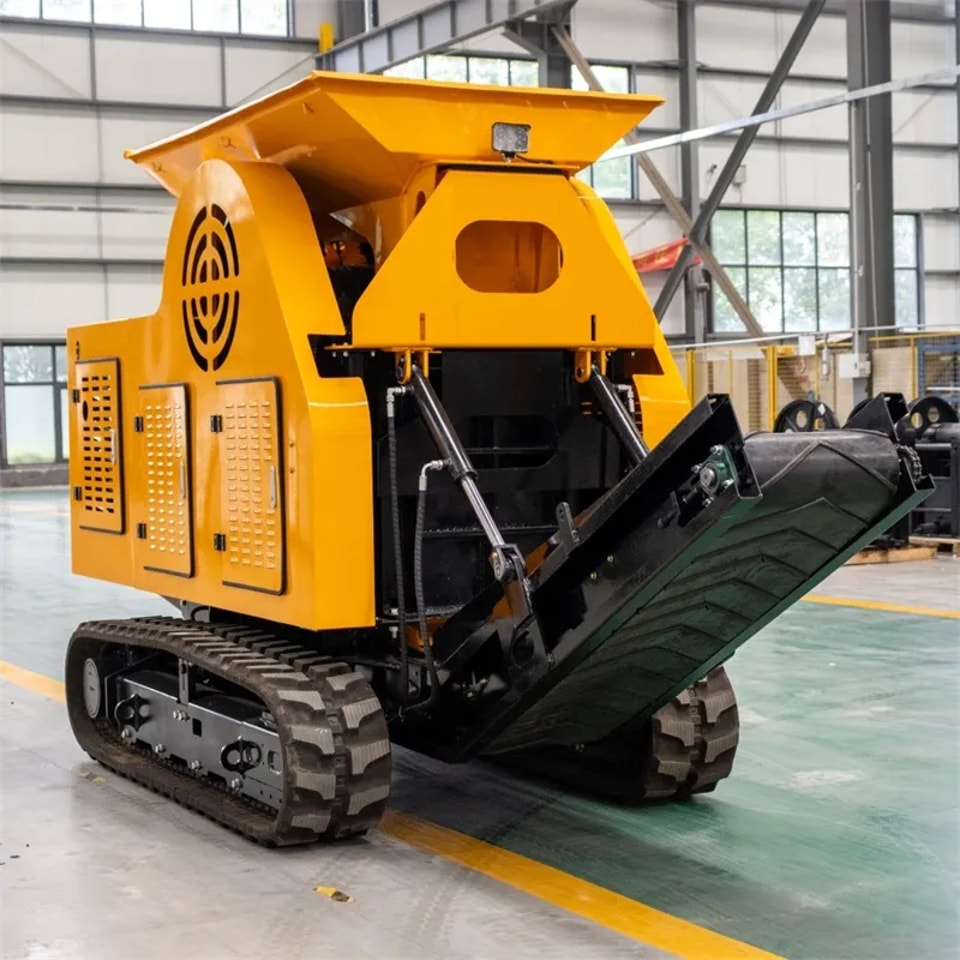

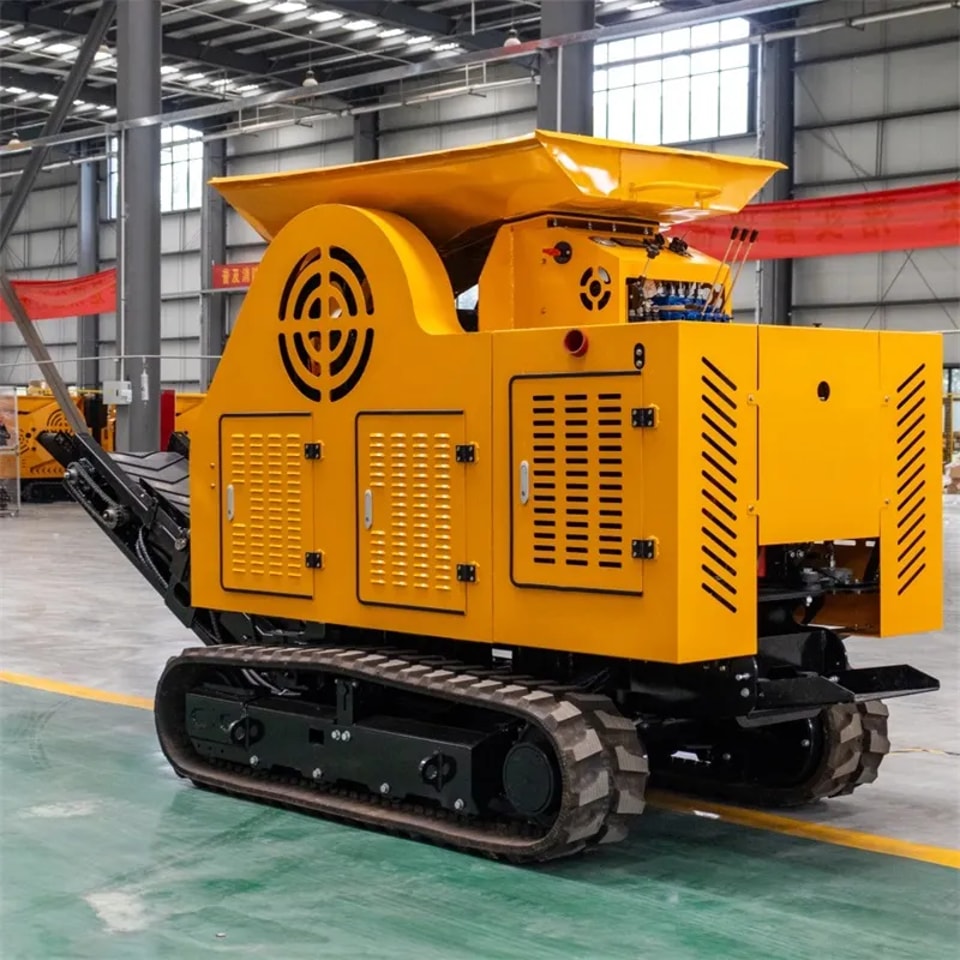

La trituradora de mandíbulas sobre orugas HTJC-510 es un equipo móvil y robusto, diseñado para la fase inicial del procesamiento de minerales. Tritura diversos minerales, con una resistencia a la compresión de hasta 240 MPa, y los convierte en partículas de tamaño medio en una sola pasada, combinando gran potencia y movilidad flexible.
APTA PARA DIVERSOS SECTORES
La trituradora móvil sobre orugas Hightop puede utilizarse para procesar arena y hormigón en diversos ámbitos, como canteras, minas de carbón, obras municipales, aeropuertos y ferrocarriles. Reduce el tamaño de piezas de hormigón, ladrillo o piedra mediante trituración. El tamaño de las partículas de salida se ajusta cambiando el número y el grosor de las arandelas.
MOVILIDAD FLEXIBLE Y FUNCIONAMIENTO ESTABLE

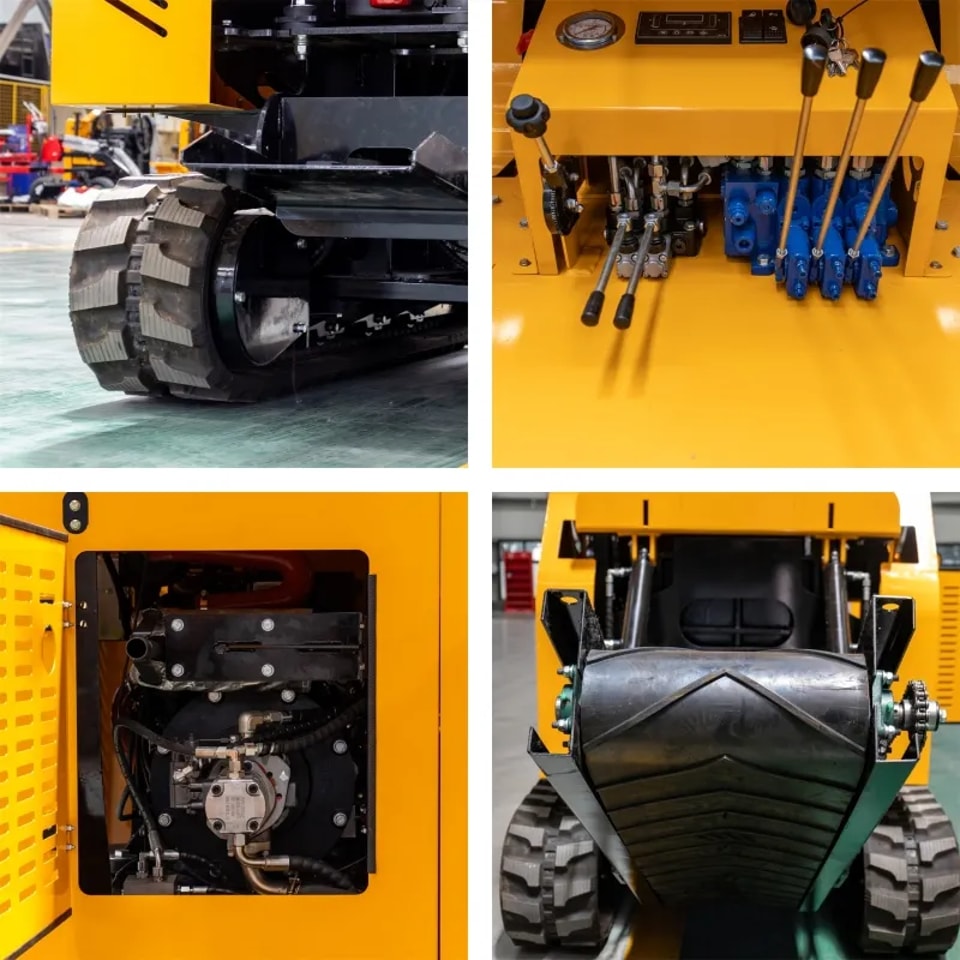

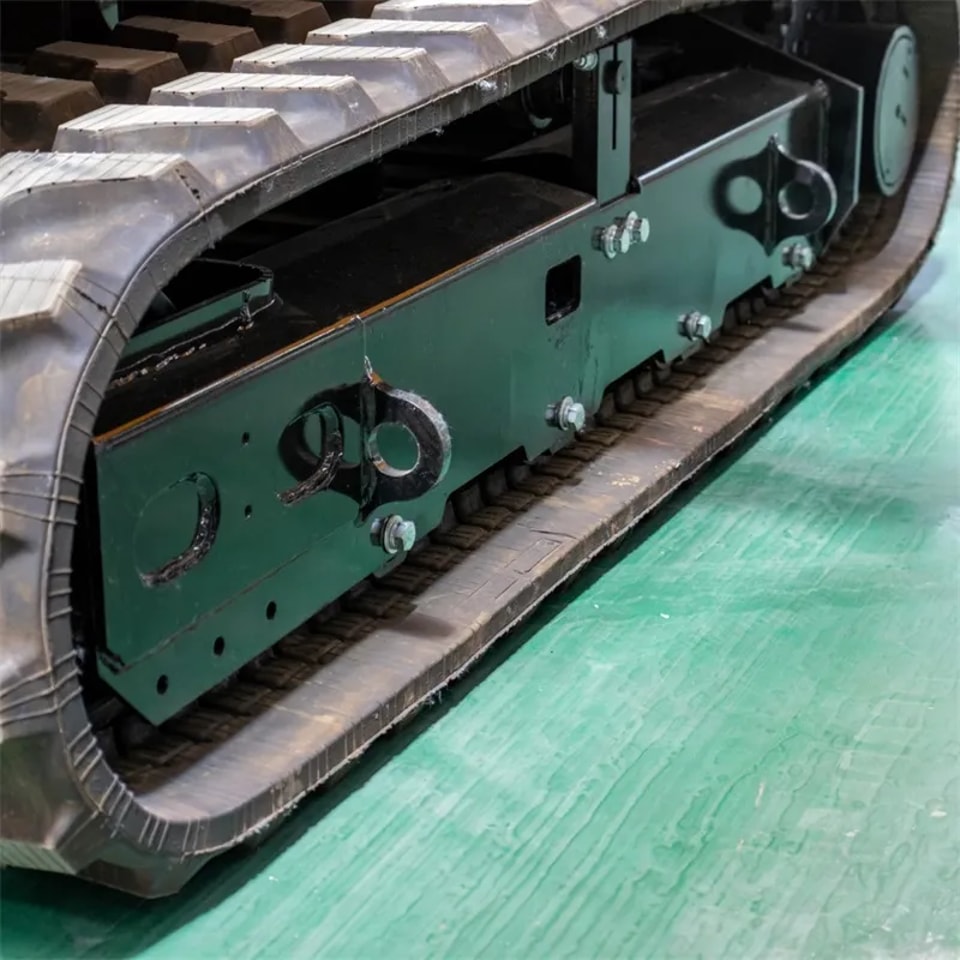

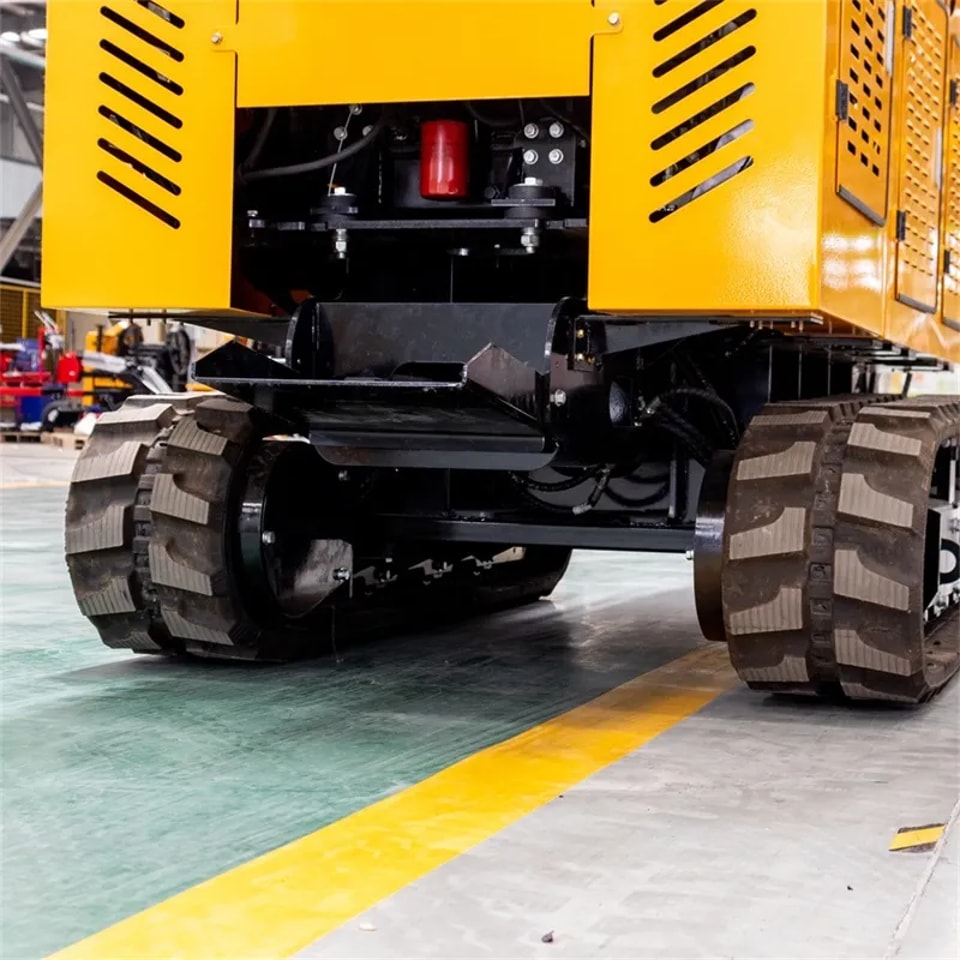

Equipada con orugas de goma de 3008 × 652,5 mm y sistema hidráulico de traslación, alcanza una velocidad de desplazamiento de 0-4 km/h y se adapta a distintos terrenos, incluidas las obras irregulares, sin perder estabilidad. Sus dimensiones de trabajo de 4050 × 1450 × 2050 mm y de transporte de 2750 × 1450 × 2050 mm equilibran el espacio operativo y la facilidad de transporte.
POTENCIA FIABLE Y COMPONENTES DURADEROS

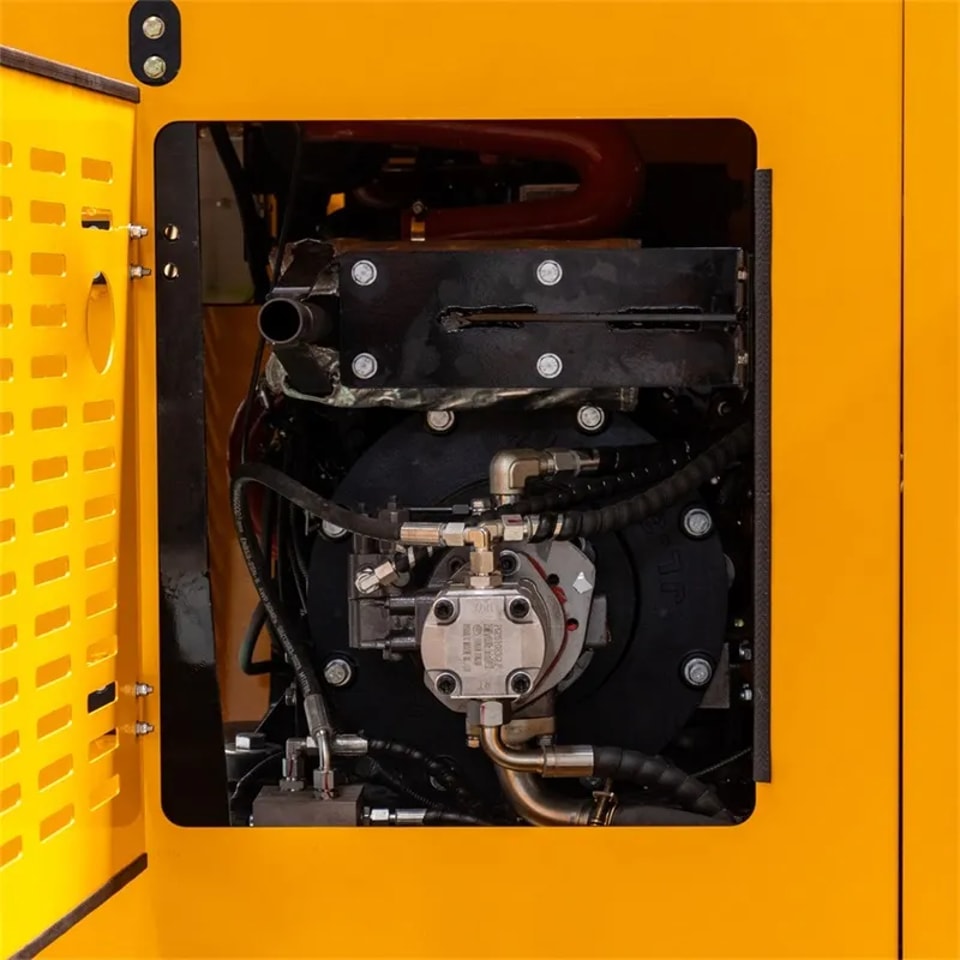

La trituradora de mandíbulas sobre orugas HTJC-510 está equipada con un motor diésel Laidong 385 (Euro V), con una potencia máxima de 19 kW. Incorpora un depósito de combustible de 50 L y un depósito de aceite hidráulico de 50 L (aceite 32#/46#), ideales para un funcionamiento prolongado y continuo. Sus componentes clave, como el mecanismo de trituración de mandíbulas con lubricación por grasa, garantizan durabilidad y un mantenimiento reducido.
ALTO RENDIMIENTO Y GRANULOMETRÍA UNIFORME
Estructura compacta, menos piezas de desgaste y alta eficiencia de producción. Tecnología avanzada, estructura robusta y resistencia a los impactos. Gran tamaño de alimentación, alto rendimiento y buena forma del árido. Trituración de alta intensidad: trituración gruesa y fina en un solo paso. Menos del 20 % de partículas en forma de aguja o laja (y polvo), con mayor eficiencia energética. Material de mayor espesor, resistente a los impactos y al desgaste.
Parámetro
| Trituradora de mandíbulas sobre orugas HTJC510 | |
| Modelo | HTJC525 |
| Dimensiones de trabajo (mm): | 4050*1450*2050 |
| Ancho interior de la placa vertical (mm) | 400 |
| Dimensiones de transporte (mm): | 2750*1450*2050 |
| Ancho exterior total de la cubierta protectora (mm): | 1250 |
| Modelo de oruga (mm): | 300*86*52.5 |
| Tamaño de la abertura de alimentación (mm): | 250*400 |
| Tamaño máximo de alimentación (mm): | 230*380 |
| Volumen de la tolva de almacenamiento (m³): | 0.4 |
| Altura de apilamiento (mm): | 950-1000 |
| Rango de tamaño de la grava (mm): | φ20-60 |
| Velocidad de desplazamiento (km/h): | 0-4 |
| Especificaciones de las orugas: | Oruga de goma |
| Capacidad de producción (t/h): | 5-10 t/h |
| Ancho de la cinta transportadora (mm): | 400 |
| Modo de funcionamiento y parámetros de los accesorios principales | |
| Modo de funcionamiento del equipo: | Válvula hidráulica manual |
| Tipo de desplazamiento: | Orugas con tracción hidráulica |
| Modelo del motor de traslación: | Motor de pistones FTM03C |
| Especificaciones de la bomba hidráulica: | Bomba de pistones A10VSO28 |
| Método de accionamiento de la unidad de potencia: | Motor hidráulico de pistones axiales |
| Modo de accionamiento del mecanismo transportador: | Motor hidráulico orbital |
| Método de elevación de la cinta transportadora: | Cilindro hidráulico |
| Método de lubricación del mecanismo de rotura de mandíbulas: | Grasa |
| Método de ajuste de la tensión de las orugas: | Engrase y apriete |
| Sistema de alimentación | |
| Configuración estándar del motor diésel: | Laidong 385 (Euro V) |
| Potencia máxima de salida | 19 kW/2350 |
| Tipo y capacidad de aceite | |
| Capacidad del depósito de combustible (L) | 50 L |
| Volumen de aceite (L) | 4 l |
| Capacidad del depósito de aceite hidráulico (L) | 50 L de aceite hidráulico 32#/46# |
