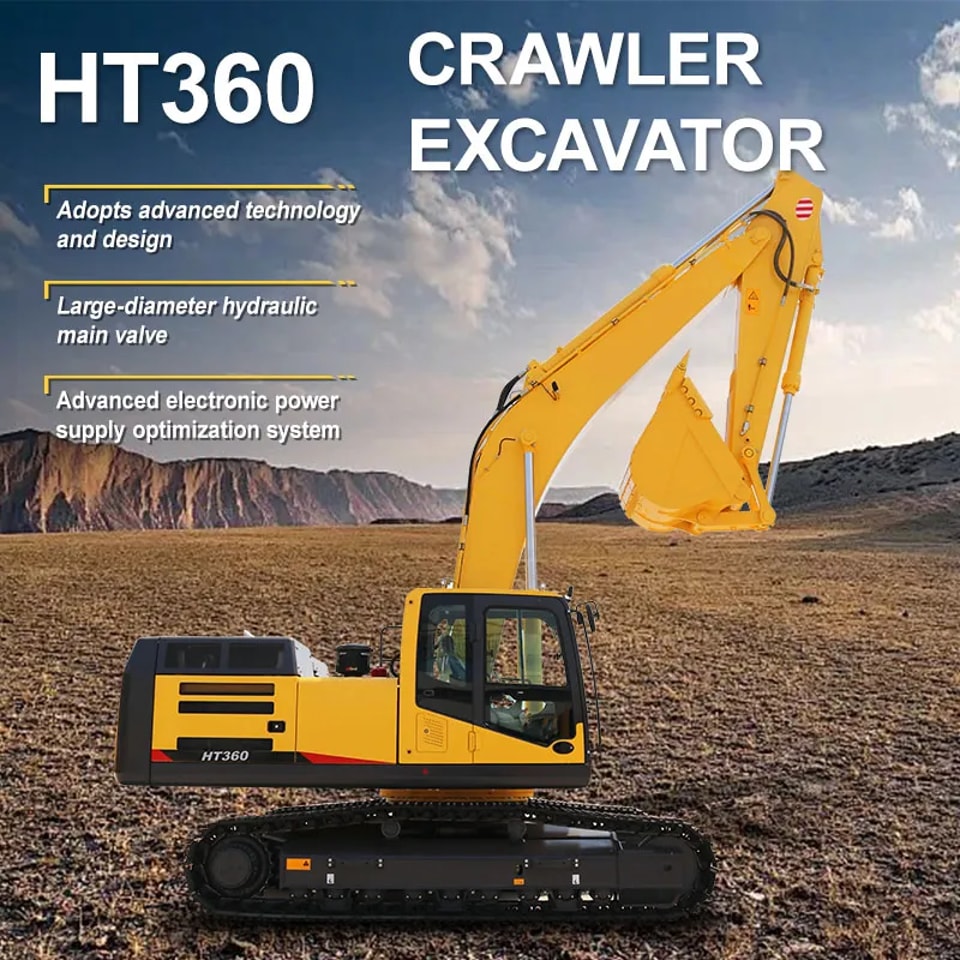

HT360 Excavadora grande
Instrucciones de la excavadora grande HT360

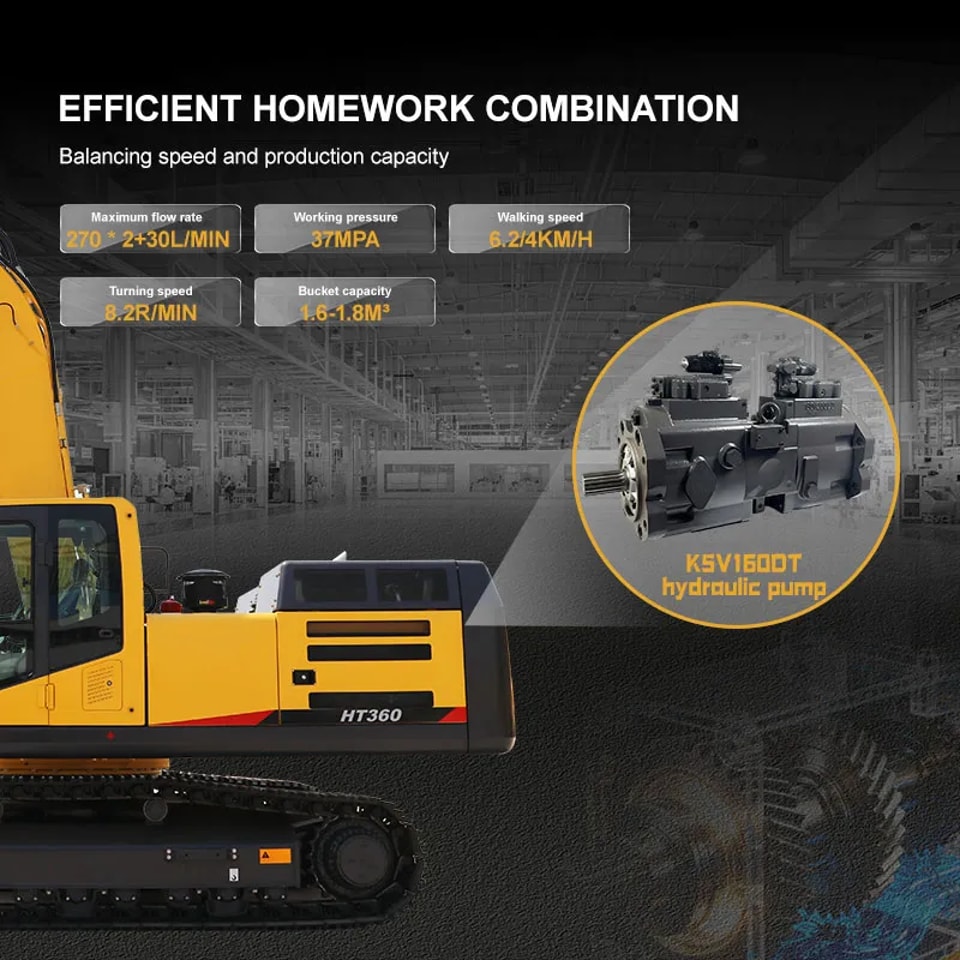

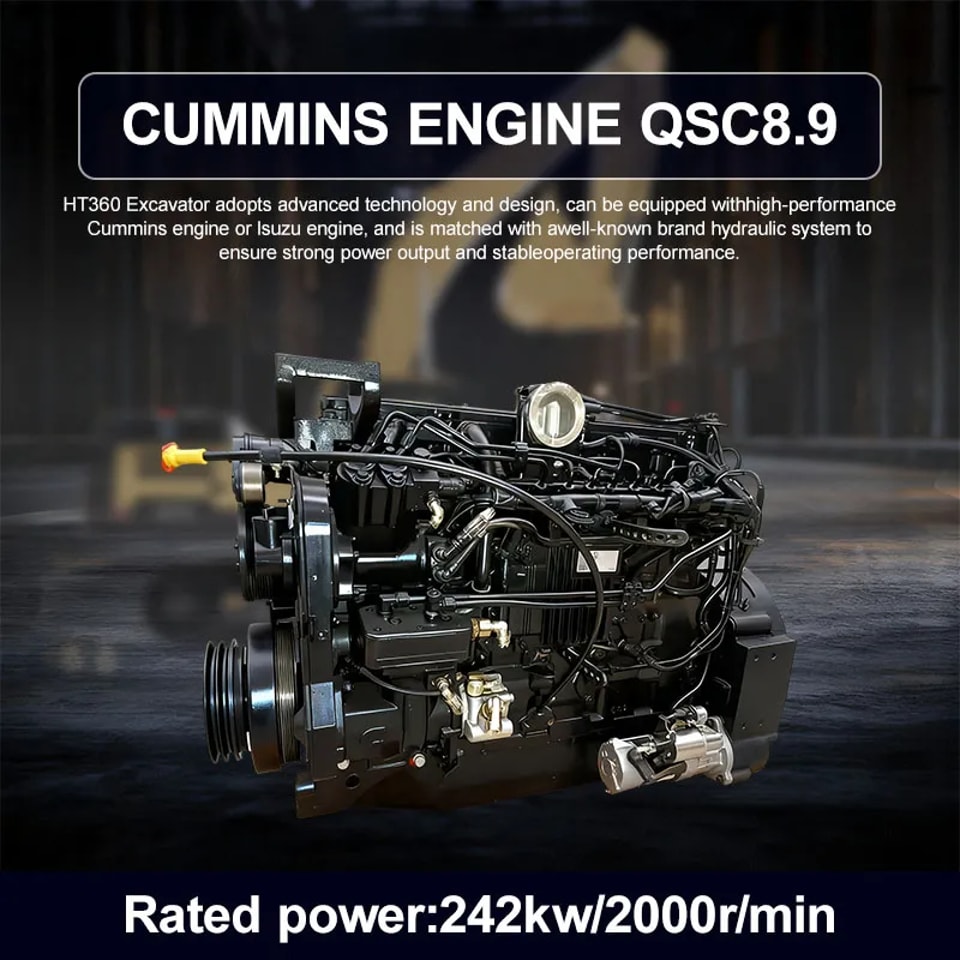

La HT360 tiene un peso total de 36 toneladas y unas dimensiones diseñadas para equilibrar la maniobrabilidad y la estabilidad: 11.187 mm de longitud total, 3.190 mm de anchura total, 3.165 mm de altura de cabina, 498 mm de distancia mínima al suelo y 3.525 mm de radio de giro trasero. Estas características le permiten adaptarse a diversos entornos de trabajo complejos. Está equipada con un motor Cummins QSC8.9 que ofrece una potencia nominal de 242 kW a 2.000 rpm, junto con una bomba hidráulica K5V160DT (caudal máximo: 270×2+30 L/min; presión de trabajo: 37 MPa), para ofrecer una potencia robusta y un sistema hidráulico de gran capacidad de respuesta.

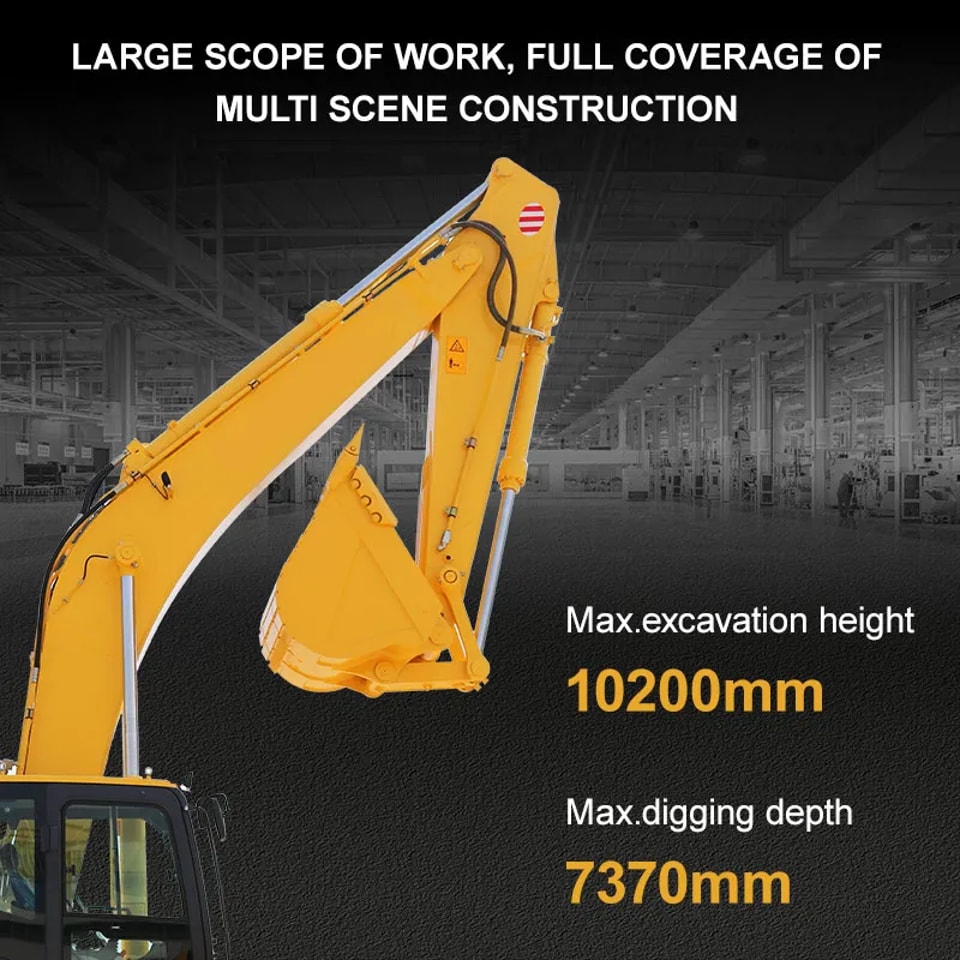

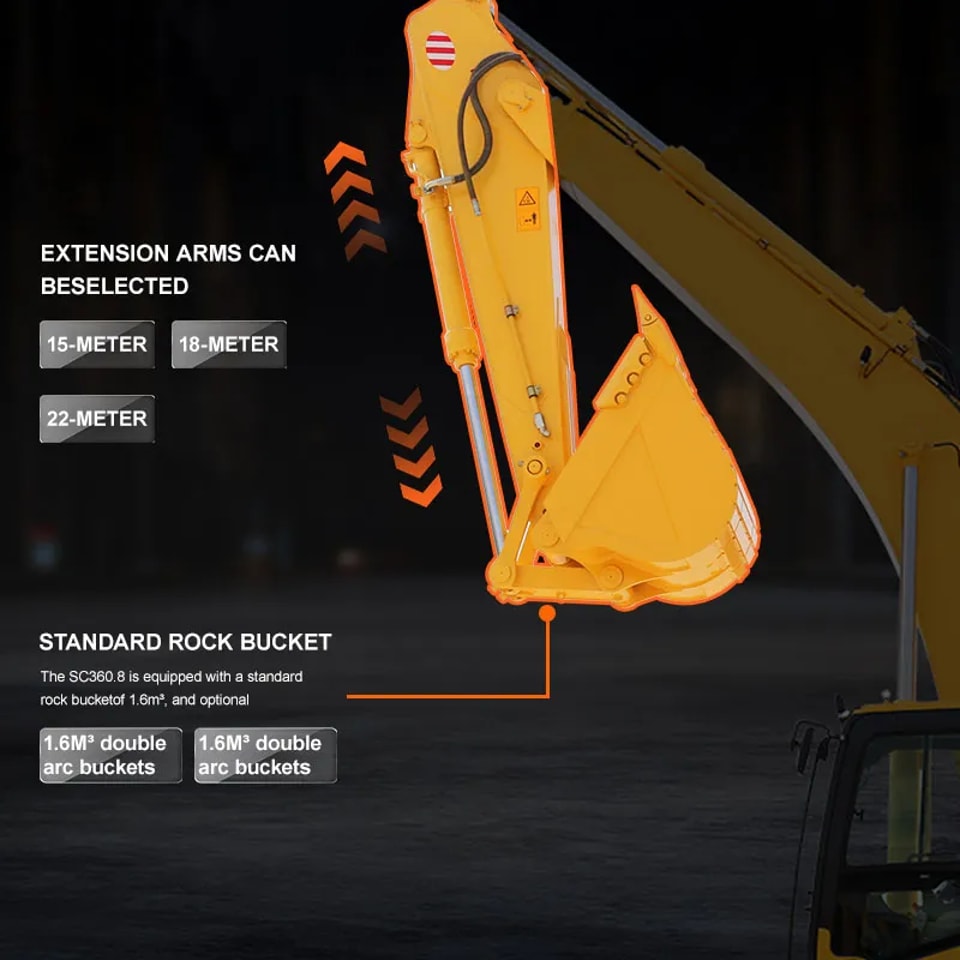

Excelente rendimiento: capacidad del cucharón de 1,6-1,8 m³, fuerza de excavación del cucharón de 245 kN y fuerza de excavación del brazo de 185 kN. Alcanza una altura máxima de excavación de 10.200 mm, una profundidad máxima de excavación de 7.370 mm y una altura máxima de descarga de 7.135 mm, lo que permite realizar con eficiencia trabajos de excavación y carga. Además, puede superar pendientes de hasta 35°, alcanza velocidades de desplazamiento de 6,2/4 km/h y una velocidad de giro de 8,2 r/min, combinando eficiencia de trabajo y movilidad.
El tren de rodaje cuenta con zapatas de oruga de 600 mm de ancho, una longitud de contacto con el suelo de 4.030 mm y una vía de 2.590 mm. La presión sobre el suelo de 70,8 kPa proporciona una estabilidad excepcional. Equipada con un depósito de combustible de 650 L y un depósito de aceite hidráulico de 310 L, está preparada para trabajar durante largos periodos y es adecuada para aplicaciones de servicio medio a pesado.

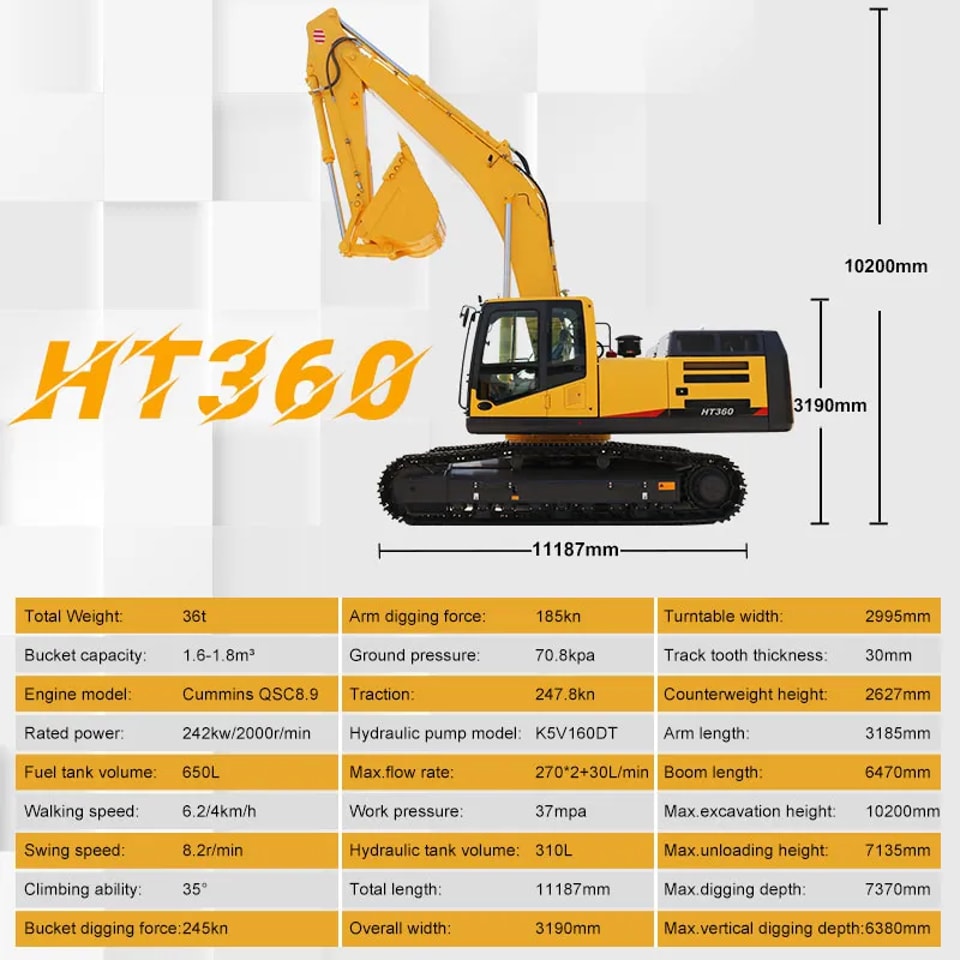

| Tabla completa de parámetros de la excavadora grande HT360 | |||
|---|---|---|---|
| Parámetros básicos | |||
| Modelo | HT360 | Peso total | 36 t |
| Capacidad del cucharón | 1,6-1,8 m³ | Modelo de motor | Cummins QSC8.9 |
| Potencia nominal | 242 kW/2.000 r/min | Capacidad del depósito de combustible | 650 L |
| Capacidad del depósito hidráulico | 310 L | Modelo de bomba hidráulica | K5V160DT |
| Caudal máximo | 270×2+30 L/min | Presión de trabajo | 37 MPa |
| Desplazamiento y rendimiento | |||
| Velocidad de desplazamiento | 6,2/4 km/h | Velocidad de giro | 8,2 r/min |
| Capacidad de ascenso | 35° | Fuerza de excavación del cucharón | 245 kN |
| Fuerza de excavación del brazo | 185 kN | Presión sobre el suelo | 70,8 kPa |
| Fuerza de tracción | 247,8 kN | ||
| Dimensiones generales | |||
| Longitud total | 11187 mm | Anchura total | 3190 mm |
| Altura total (parte superior de la pluma) | 3180 mm | Altura total (parte superior de la cabina) | 3165 mm |
| Distancia al suelo del contrapeso | 1190 mm | Distancia mínima al suelo | 498 mm |
| Anchura de la plataforma giratoria | 2995 mm | Distancia del centro de giro al extremo trasero | 3525 mm |
| Altura del contrapeso | 2627 mm | Radio de giro trasero | 3525 mm |
| Tren de rodaje y orugas | |||
| Longitud de contacto de las orugas con el suelo | 4030 mm | Longitud de la oruga | 4945 mm |
| Ancho de vía | 2590 mm | Ancho de las orugas | 3190 mm |
| Ancho de las zapatas de oruga | 600 mm | Espesor de las garras de las orugas | 30 mm |
| Longitud de apoyo sobre el suelo durante el transporte | 5875 mm | ||
| Equipo de trabajo | |||
| Longitud del brazo | 3185 mm | Longitud de la pluma | 6470 mm |
| Alcance de trabajo | |||
| Altura máxima de excavación | 10200 mm | Altura máxima de descarga | 7135 mm |
| Profundidad máxima de excavación | 7370 mm | Profundidad máxima de excavación vertical | 6380 mm |
| Profundidad máxima de excavación (nivel de 2,5 m) | 7190 mm | Alcance máximo de excavación | 11100 mm |
| Alcance máximo de excavación a nivel del suelo | 10910 mm | Radio mínimo de giro | 4265 mm |
| Altura máxima con el radio mínimo de giro | 8500 mm | ||

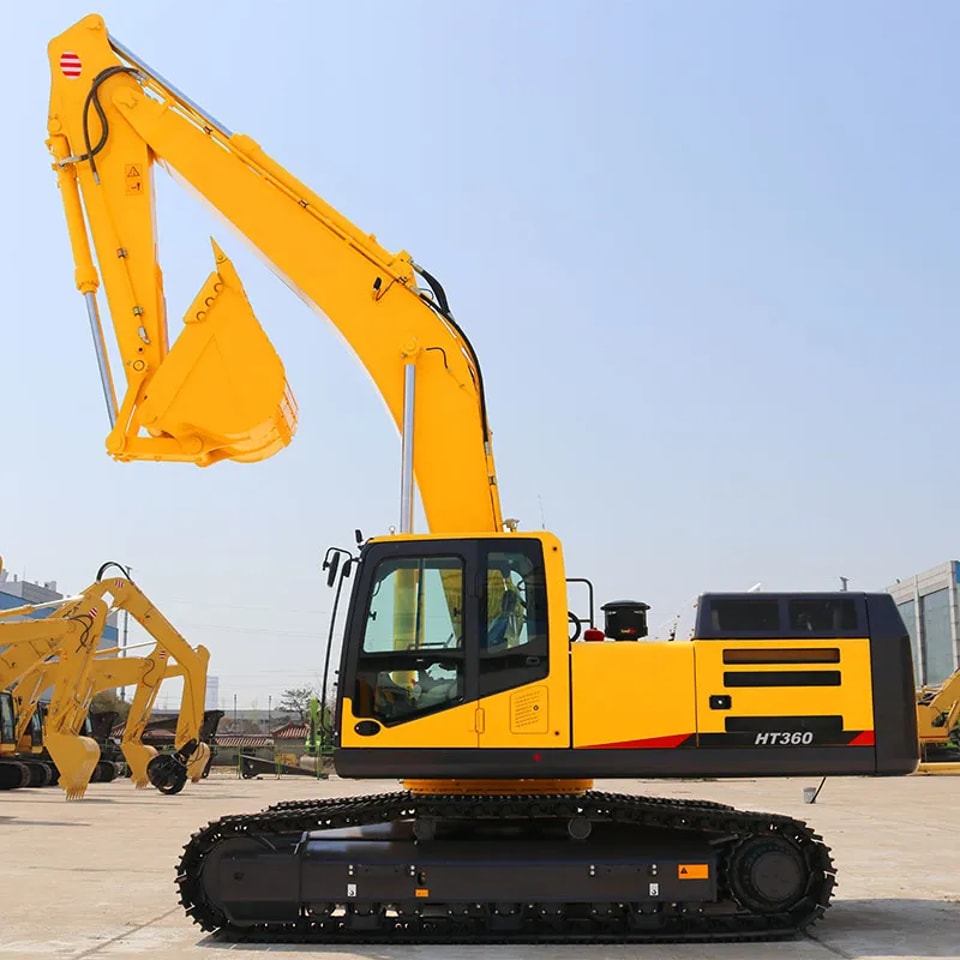

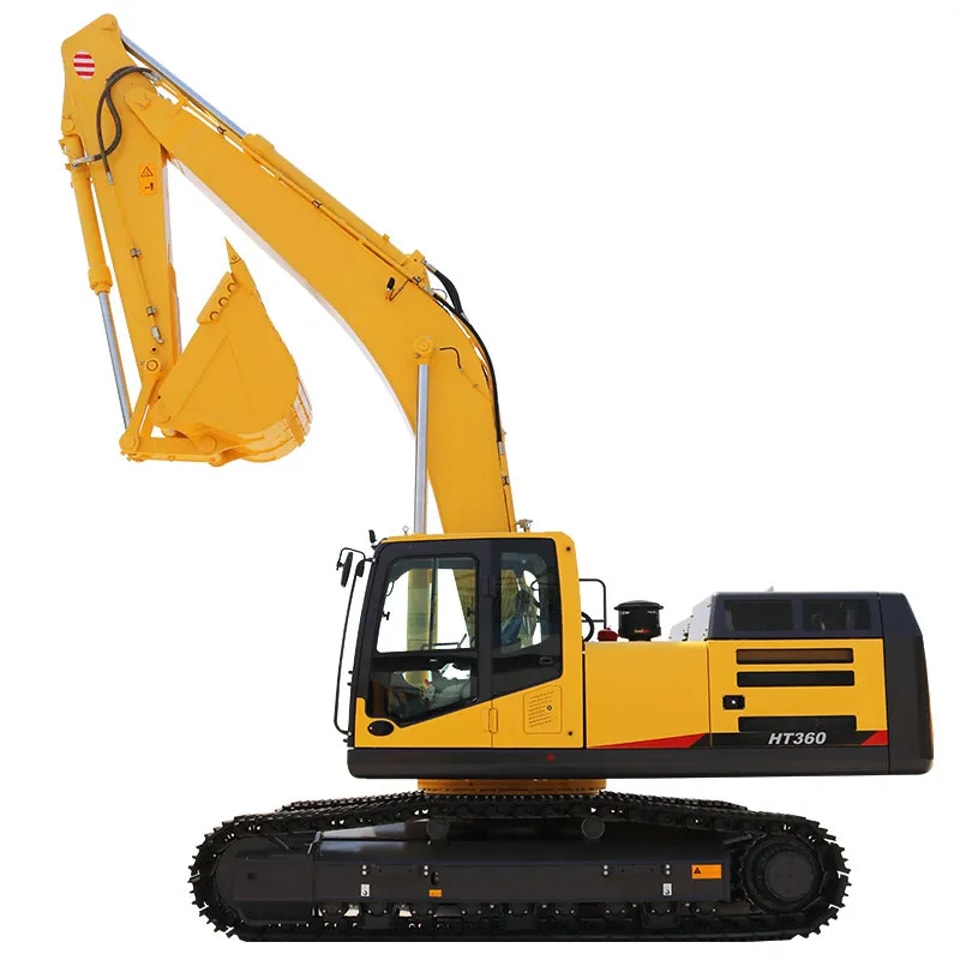

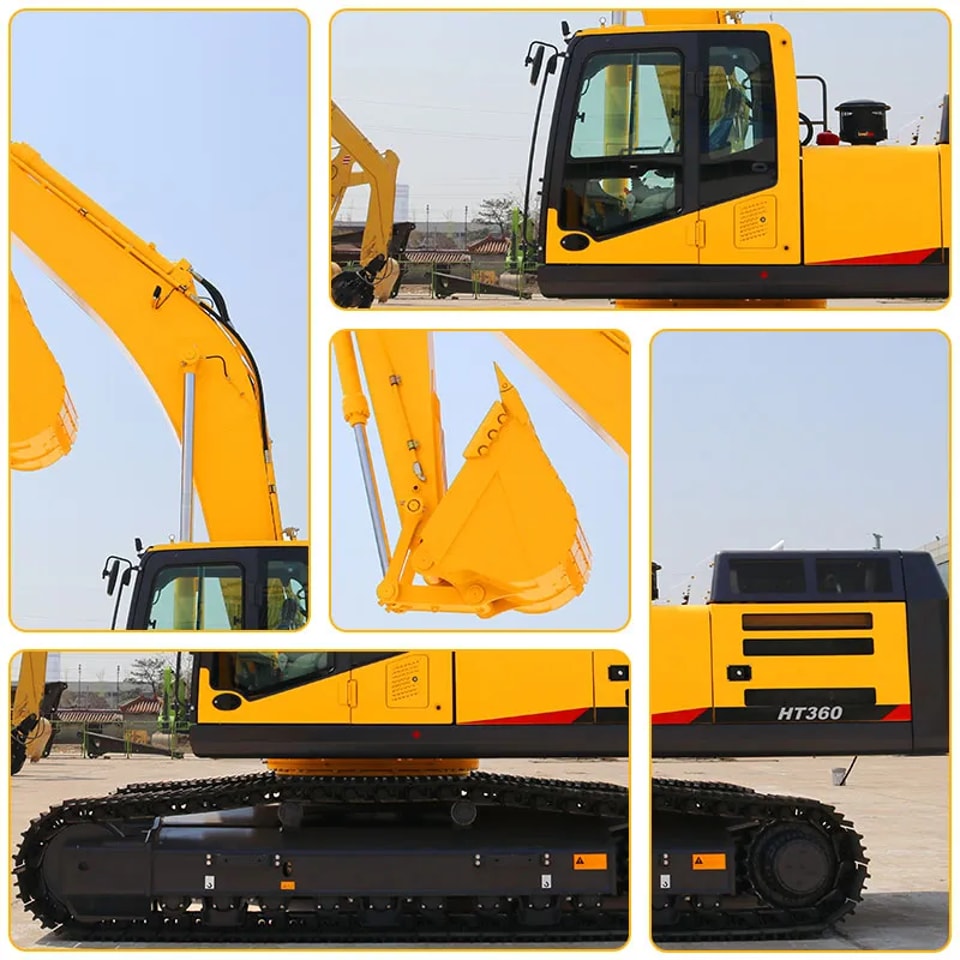

Imágenes de la excavadora grande HT360
