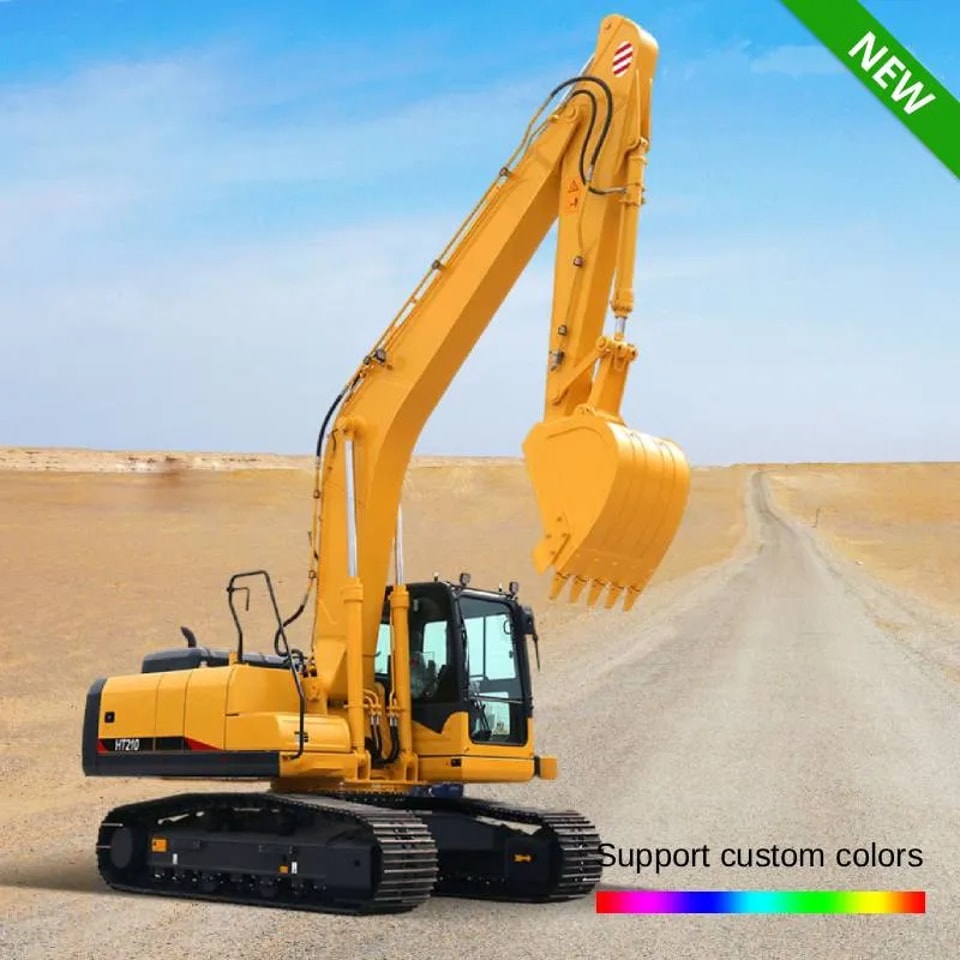

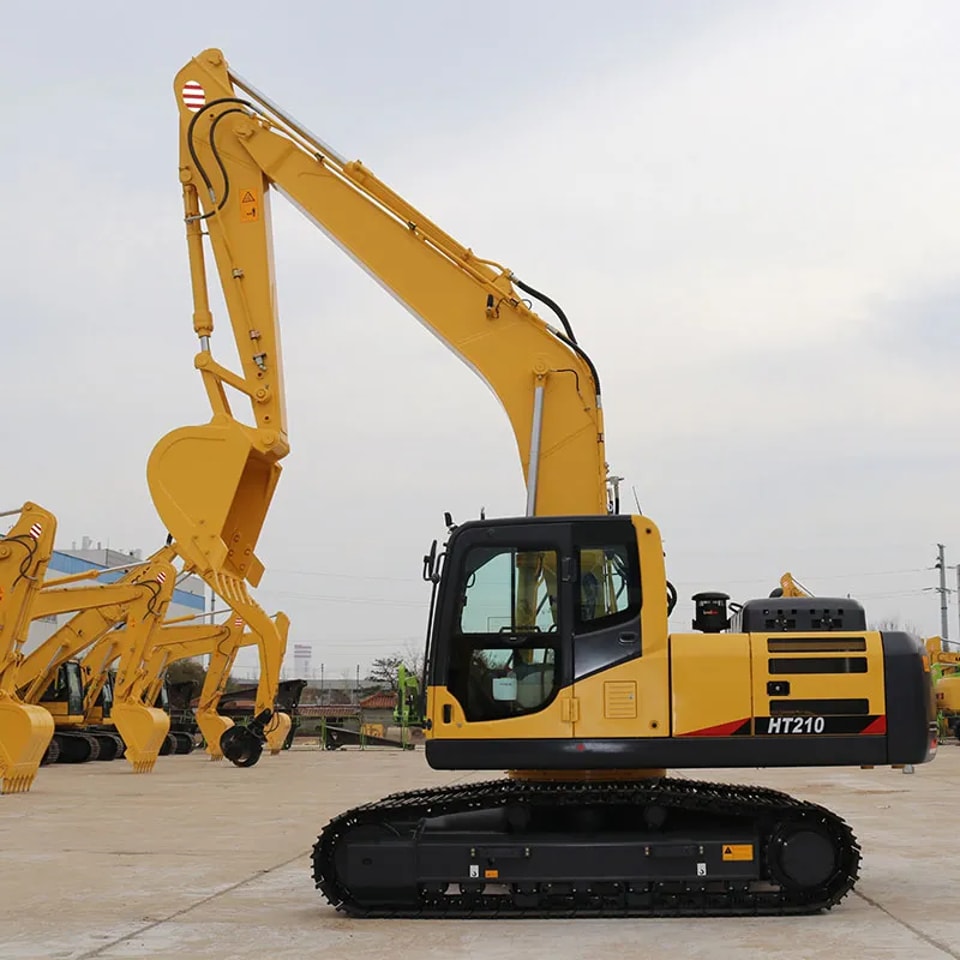

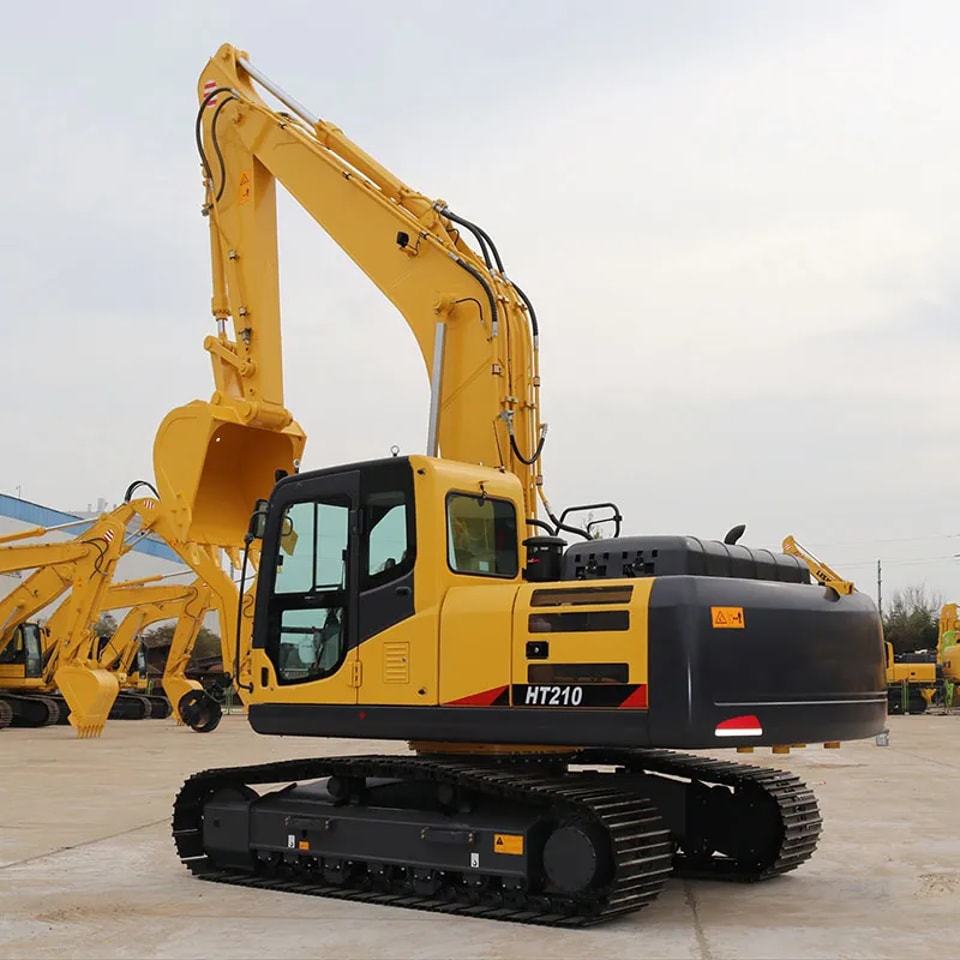

HT210 Excavadora grande
Instrucciones de la excavadora grande HT210
MÁXIMO RENDIMIENTO
Pluma y brazo de servicio pesado
Nuevo control de potencia variable
6BTAA-5.9 (HM5.9)
Cucharón reforzado y biela de cucharón de gran potencia
y control de giro más preciso
Bastidor inferior robusto y estable
Sistema de refrigeración de una sola capa
Reducción de golpes y vibraciones mediante el montaje de la cabina
MANEJO CÓMODO
· Nuevo sistema de aire acondicionado frontal
· Pedal de desplazamiento suave y reposapiés
· Pantalla inteligente mejorada
· Paneles de control ligeros
· Cabina amplia con excelente visibilidad
· Joystick de alta sensibilidad y fácil acceso a la cabina
· Espacio de trabajo amplio y cómodo
FÁCIL MANTENIMIENTO
· Componentes del motor de fácil mantenimiento
· Unidad centralizada de control eléctrico y conjunto del filtro de aire de fácil sustitución
· Cubiertas laterales con apertura abatible a izquierda y derecha
· Amplia caja de herramientas para almacenamiento adicional
· Bomba hidráulica de alta eficiencia
· Hi-MATE (gestión remota del sistema)
| HT210 Excavadora grande — tabla de parámetros | |
|---|---|
| Parámetros básicos | |
| Modelo | HT210 |
| Peso total | 21 t |
| Capacidad del cucharón | 0.9-1.2m³ |
| Modelo de motor | Cummins 6BTAA5.9 |
| Potencia nominal | 133kw/2000r/min |
| Capacidad del depósito de combustible | 350L |
| Capacidad del depósito hidráulico | 246L |
| Modelo de bomba hidráulica | K3V112DT |
| Caudal máximo | 223*2L/min |
| Presión de trabajo | 34.3/37.3mpa |
| Desplazamiento y rendimiento | |
| Velocidad de desplazamiento | 5.2/3.5km/h |
| Velocidad de giro | 11.7r/min |
| Capacidad de ascenso | 35° |
| Fuerza de excavación del cucharón | 138kn |
| Fuerza de excavación del brazo | 99kn |
| Presión sobre el suelo | 44kpa |
| Fuerza de tracción | 174kn |
| Dimensiones generales (unidad: mm) | |
| Longitud total | 9390mm |
| Anchura total | 2780mm |
| Altura total (parte superior de la pluma) | 3040mm |
| Altura total (parte superior de la cabina) | 3114mm |
| Distancia al suelo del contrapeso | 1065mm |
| Distancia mínima al suelo | 468 mm |
| Anchura de la plataforma giratoria | 2700 mm |
| Distancia del centro de giro al extremo trasero | 2720 mm |
| Altura del contrapeso | 2045 mm |
| Radio de giro trasero | 2720 mm |
| Tren de rodaje y orugas (unidad: mm) | |
| Longitud de contacto de las orugas con el suelo | 3445 mm |
| Longitud de la oruga | 4250 mm |
| Ancho de vía | 2180 mm |
| Ancho de las orugas | 2780mm |
| Ancho de las zapatas de oruga | 600 mm |
| Espesor de las garras de las orugas | 26 mm |
| Longitud de apoyo sobre el suelo durante el transporte | 4940 mm |
| Equipo de trabajo (unidad: mm) | |
| Longitud del brazo | 2900 mm |
| Longitud de la pluma | 5700 mm |
| Alcance de trabajo (unidad: mm) | |
| Altura máxima de excavación | 8630 mm |
| Altura máxima de descarga | 6180 mm |
| Profundidad máxima de excavación | 5501 mm |
| Profundidad máxima de excavación vertical | 4940 mm |
| Profundidad máxima de excavación (a nivel de 2,5 m) | 5287 mm |
| Alcance máximo de excavación | 8305 mm |
| Alcance máximo de excavación a nivel del suelo | 8180 mm |
| Radio mínimo de giro | 2495 mm |
| Altura máxima con el radio mínimo de giro | 6430 mm |
