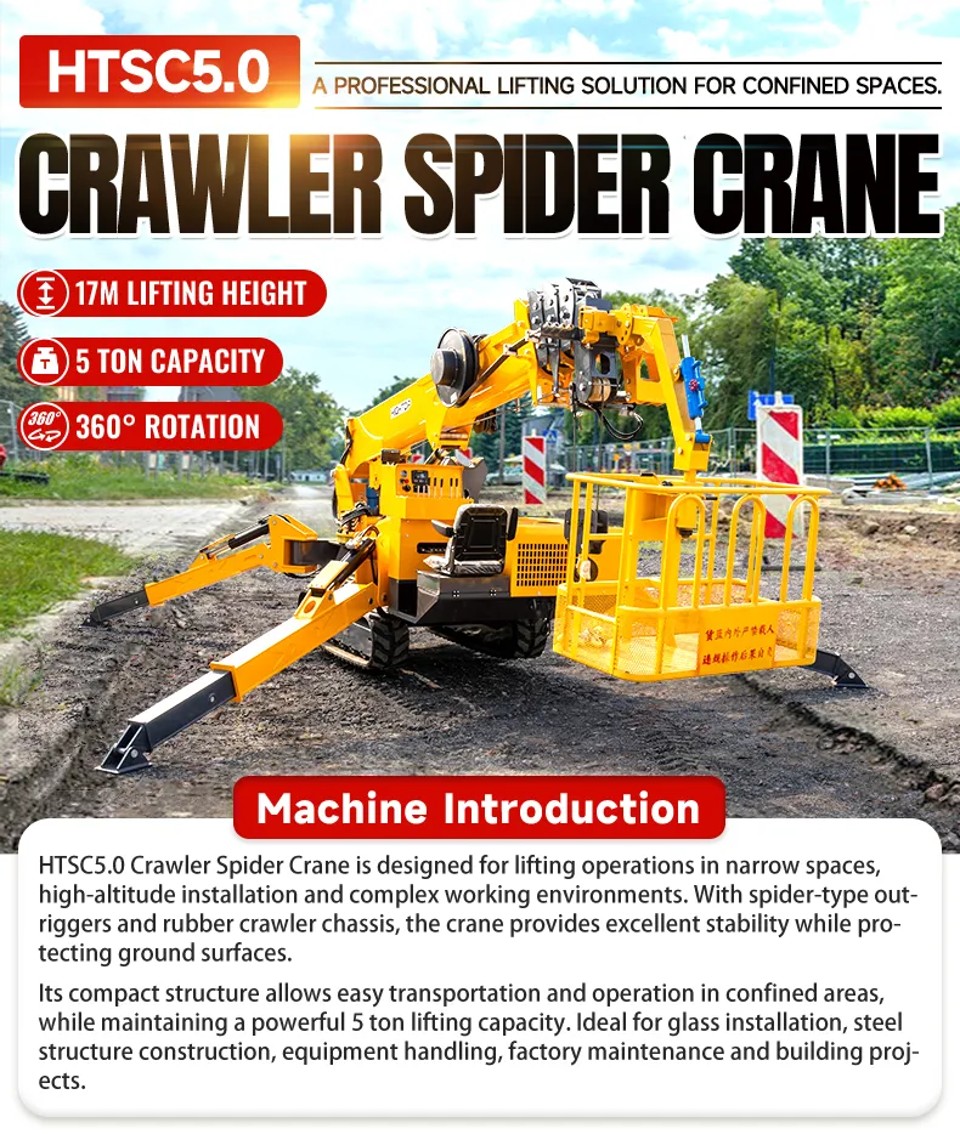

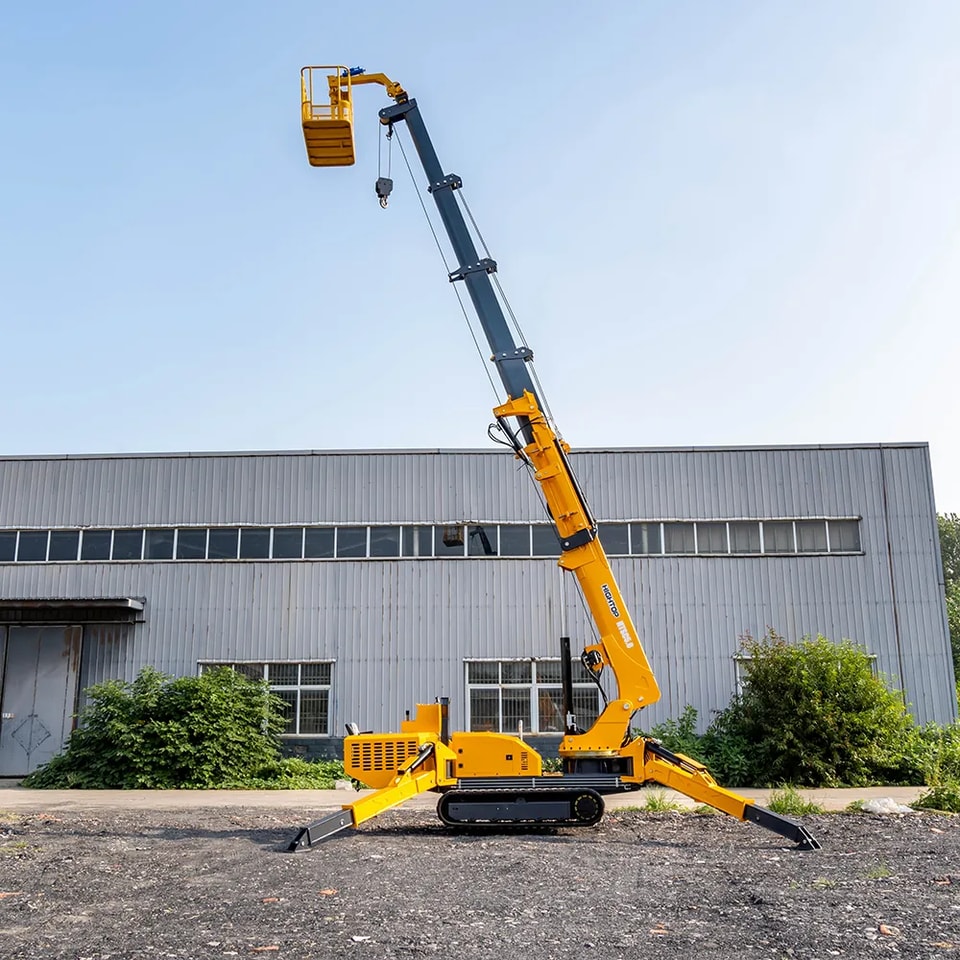

Grúa araña sobre orugas HTSC5 de 5 toneladas para elevaciones en espacios confinados
Cuando el acceso es el primer obstáculo para la elevación

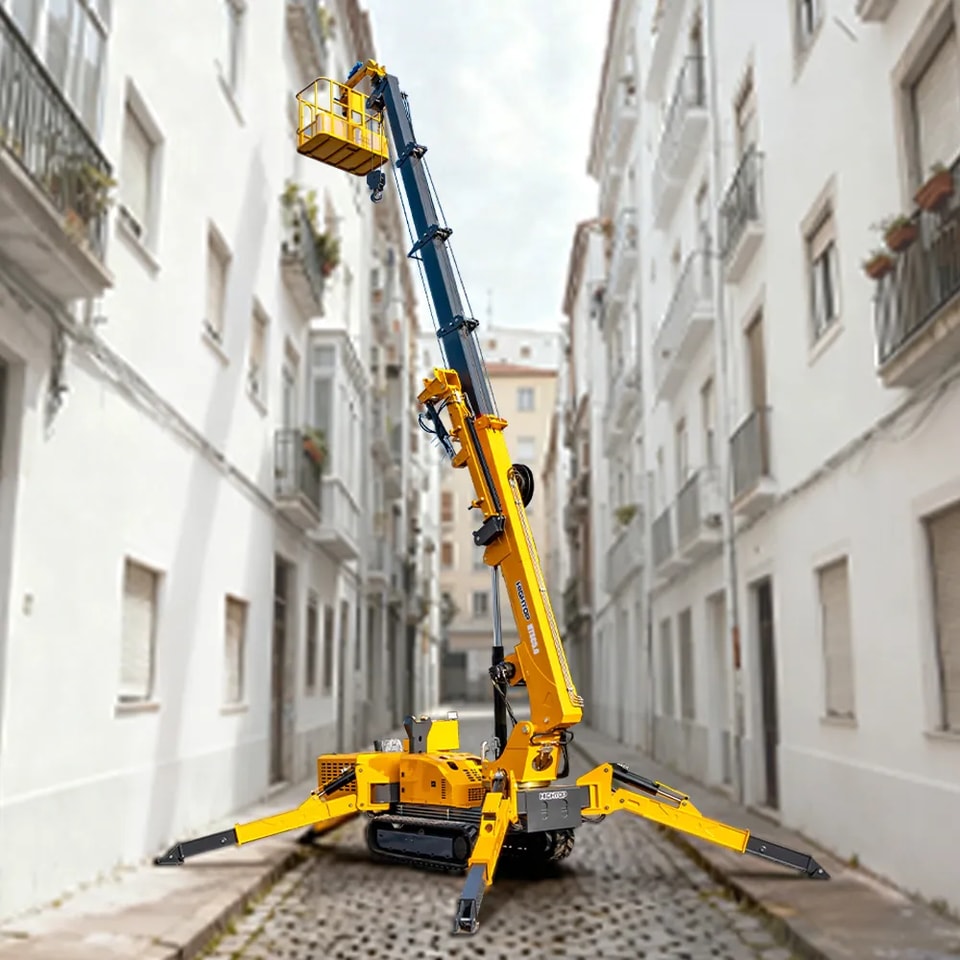

Algunos trabajos de elevación presentan dificultades antes incluso de enganchar la carga. Las entradas estrechas, los suelos acabados, las azoteas y las zonas urbanas de acceso restringido pueden impedir que una grúa móvil convencional llegue al punto de elevación.
La HTSC5 resuelve estos trabajos desde otro enfoque. Su chasis de orugas, su ancho compacto de 1.400 mm y su pluma telescópica permiten acercar la máquina al punto de trabajo, en lugar de depender de una grúa grande estacionada a mayor distancia.
Diseñada para posicionar cargas, no solo para elevarlas
La pluma de cinco secciones alcanza hasta 16 m, mientras que el radio de trabajo máximo especificado es de 14,8 m con una carga de 0,5 toneladas. Por eso, la posición de la carga y el radio de trabajo son factores clave al planificar un trabajo con unagrúa araña HTSC5.
Una vez posicionada, la grúa sobre orugas ofrece dos velocidades de desplazamiento y una capacidad para superar pendientes de 20°. Las orugas de goma también son adecuadas para trabajos en los que es importante reducir el impacto sobre el suelo, como en interiores y zonas ajardinadas.
Ideal para trabajos de instalación en lugares de difícil acceso
Los contratistas pueden considerar esta máquina para colocar equipos en interiores, elevar cargas a azoteas, instalar muros cortina y estructuras de acero, manipular sistemas de climatización, realizar mantenimiento industrial y llevar a cabo obras de renovación. Todas estas aplicaciones tienen un requisito en común: el equipo de elevación debe llegar a la zona de trabajo sin depender del montaje de una grúa de tamaño convencional.
El alcance de 100 m del control remoto inalámbrico también ofrece mayor flexibilidad cuando la carga, la estructura del edificio o los equipos circundantes dificultan el posicionamiento directo. La máquina permite tanto el manejo manual como el control remoto inalámbrico.
Compruebe la capacidad de elevación antes de solicitar un presupuesto

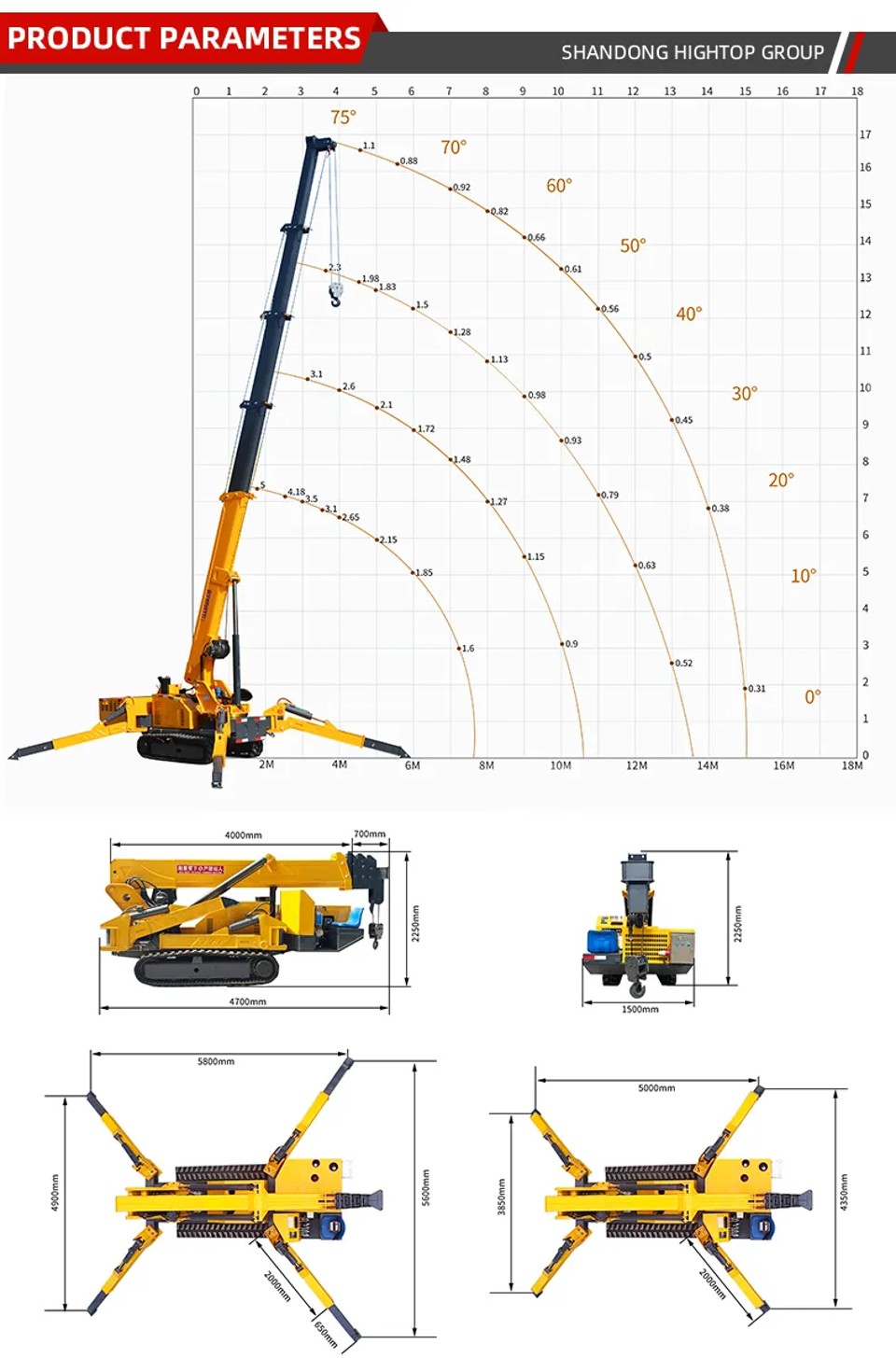

No se debe elegir una máquina de 5 toneladas simplemente porque el proyecto implique elevar una carga inferior a 5 toneladas. Para cada trabajo es necesario comprobar la tabla de cargas, el radio de trabajo, la altura de elevación, las condiciones del terreno y el espacio disponible para instalar la máquina.
Para quienes buscan unagrúa araña sobre orugas para elevaciones en interiores o un grúa compacta para espacios de acceso limitado, indicar la carga prevista, la altura de elevación, el radio horizontal y las dimensiones del acceso a la obra ayudará a determinar la configuración adecuada.
| Especificación | HTSC5 |
|---|---|
| Tipo de máquina | Grúa araña sobre orugas |
| Capacidad nominal | 5 toneladas |
| Altura máxima de elevación | 16 m (4 ramales) |
| Radio máximo de trabajo | 14,8 m a 0,5 toneladas |
| Profundidad máxima de elevación bajo el nivel del suelo | 65 m |
| Dimensiones generales | 4650 × 1400 × 2160 mm |
| Peso de la máquina | 6800 kg |

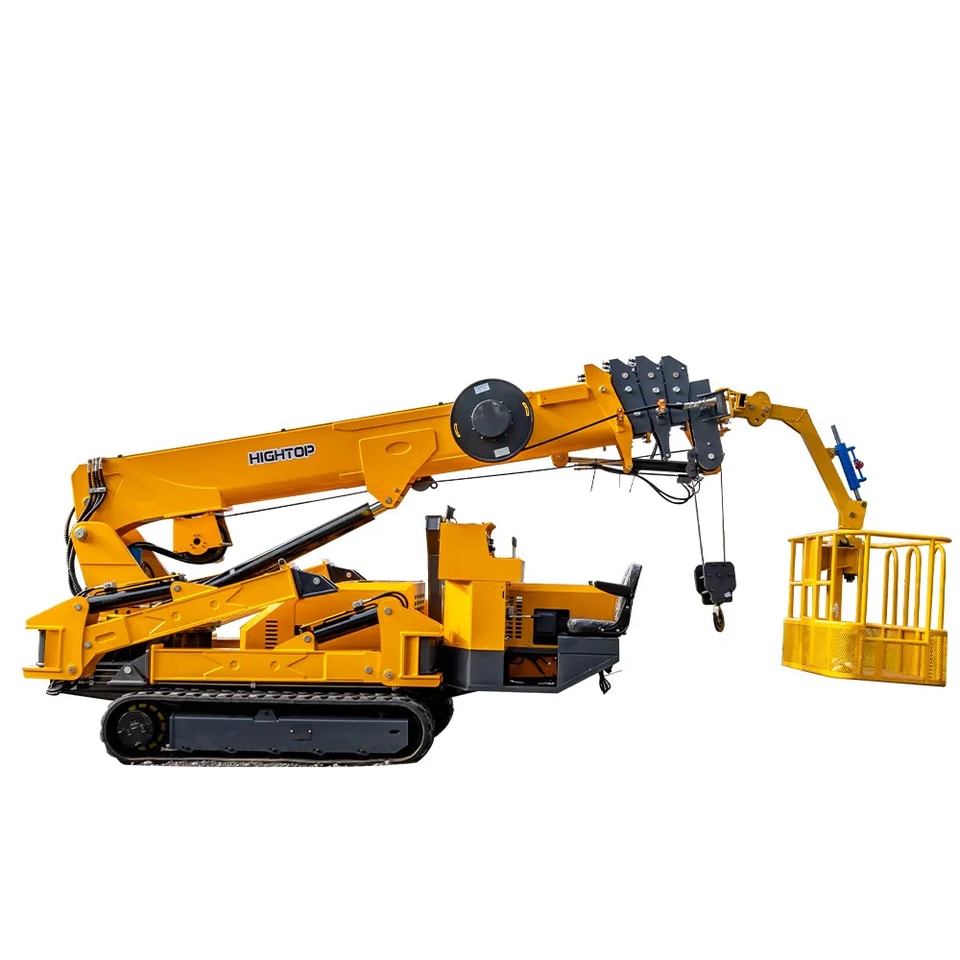

| Tipo de pluma | Pluma telescópica hexagonal de cinco secciones |
| Longitud de la pluma | 4–15,6 m |
| Tiempo de extensión de la pluma | 40 s |
| Ángulo de elevación de la pluma | 0–78° |
| Tiempo de elevación de la pluma | 46 s |
| Rango de giro | Rotación continua de 0–360° |
| Tiempo de giro | 120 s |
| Velocidad de elevación | Baja: 6 m/min; alta: 11 m/min |
| Cable de acero | Ø10 mm × 70 m (máx.) |
| Alcance del control remoto | 100 m |
| Tiempo de respuesta del control remoto | 40 ms |

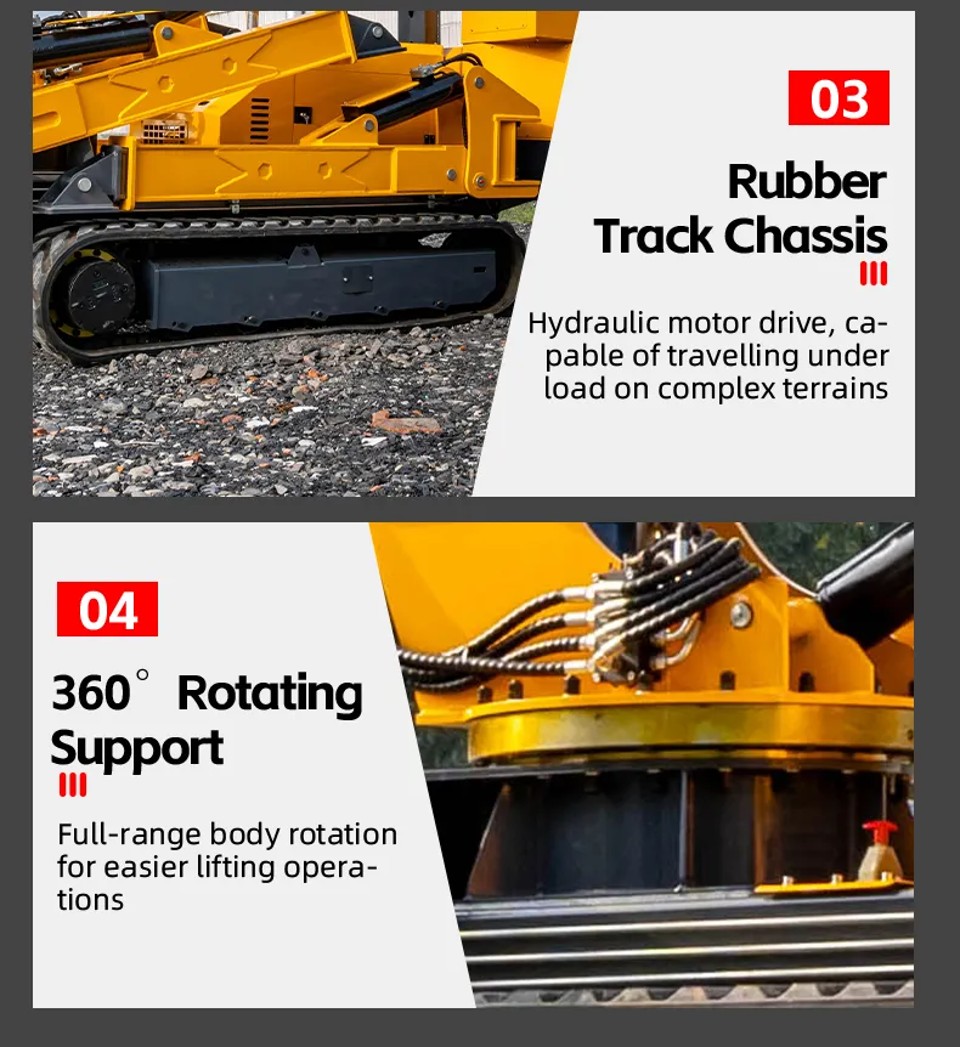

| Tipo de oruga | Oruga de goma |
| Dimensiones de la oruga | 2200 × 300 mm |
| Velocidad de desplazamiento | Baja: 0–0,8 km/h; alta: 0–2 km/h |
| Capacidad de ascenso | 20° |
| Modelo de motor | Yunei YN25GB |
| Potencia del motor | 37 kW |
| Cilindrada del motor | 2,5 L |
| Capacidad del depósito de combustible | 40 L |
| Método de arranque | Arranque eléctrico |

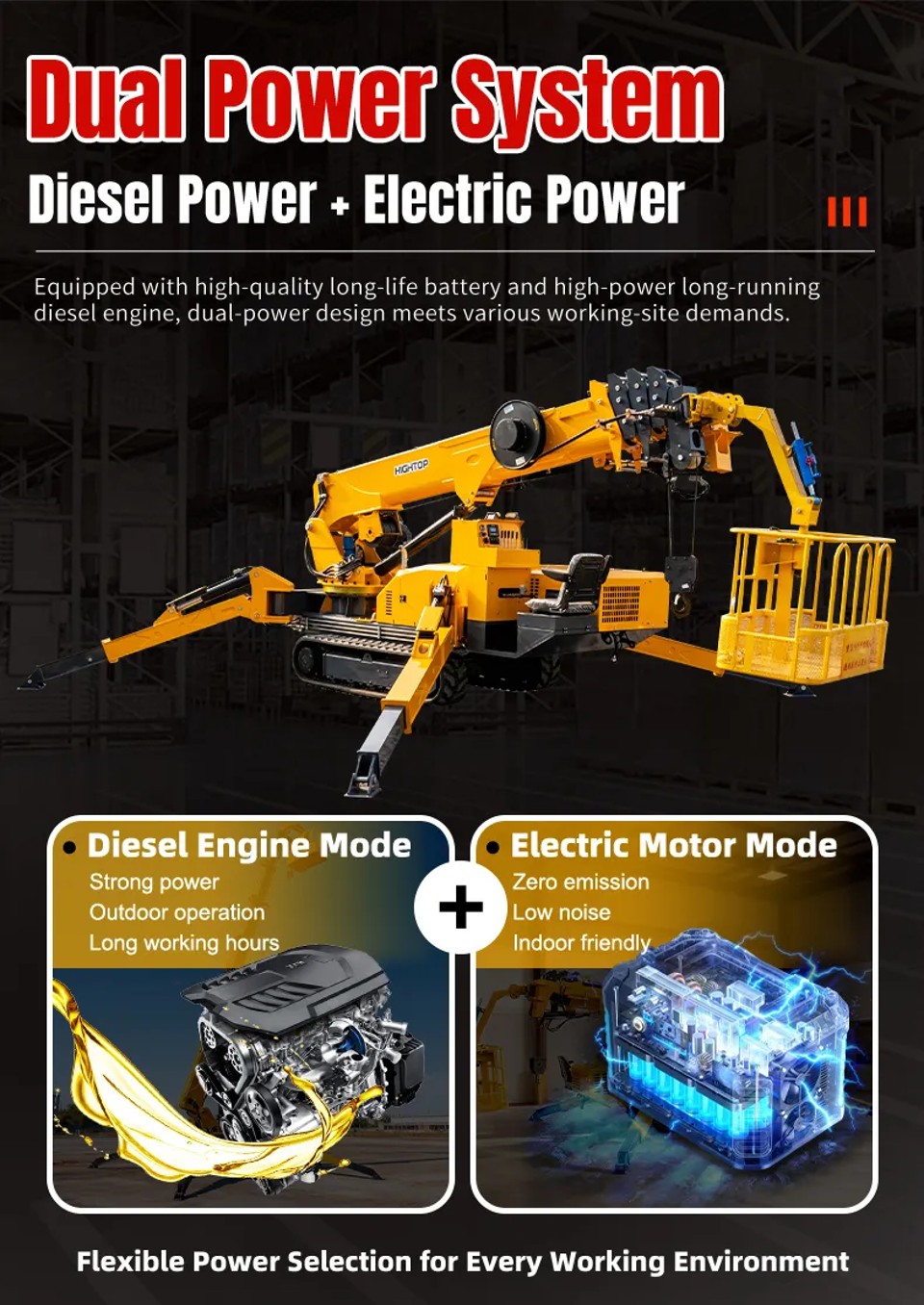

| Configuración estándar | Motor diésel y motor eléctrico; manejo manual y control remoto inalámbrico |
| Equipamiento opcional | Pluma abatible hidráulica, pluma auxiliar, cesta suspendida, control remoto proporcional electrohidráulico, limitador de par, salida única de dos etapas, alarma de tres vueltas, nivelación con un solo botón, alarma de estabilizadores, alarma de enrollamiento del cable del gancho y alarma de sobrecarga |
¿Se puede utilizar la HTSC5 cuando una grúa móvil convencional no puede acceder a la obra?
Puede ser una opción para trabajos de elevación en espacios de acceso limitado, donde las dimensiones de la máquina y su posicionamiento son factores determinantes. La HTSC5 tiene una anchura total de 1.400 mm y un tren de rodaje de orugas, por lo que el acceso debe planificarse de forma distinta al de una grúa convencional montada sobre camión. Antes de comprarla, conviene comprobar la entrada, el recorrido de giro y el espacio de instalación.
¿Es adecuada la HTSC5 para trabajos de elevación en interiores?
Sí. La máquina está indicada para trabajos de elevación en interiores e instalación de equipos. Sus orugas de goma, anchura total de 1.400 mm y giro continuo de 360° la hacen apta para determinados entornos de instalación interior. Antes de elegirla, hay que verificar la capacidad de carga del suelo, la ventilación, las dimensiones de acceso y el radio de elevación necesario para el edificio en cuestión.
¿Se puede utilizar esta grúa araña para instalaciones en azoteas?
Sí. La elevación en azoteas figura entre sus aplicaciones. No basta con saber si la máquina alcanza la altura necesaria: también hay que comprobar si puede elevar la carga requerida al radio horizontal real. La HTSC5 tiene una altura máxima de elevación de 16 m y un radio máximo de trabajo publicado de 14,8 m con una carga de 0,5 toneladas.
¿Cómo puedo saber si la capacidad de 5 toneladas es suficiente para mi trabajo?
No elija la grúa basándose únicamente en la capacidad nominal de 5 toneladas. Hay que tener en cuenta conjuntamente el peso de la carga, la altura de elevación y el radio de trabajo. El radio máximo de trabajo publicado de 14,8 m corresponde a una carga de 0,5 toneladas. Por eso, al solicitar un presupuesto, indique el peso real de la carga y el radio requerido.
¿Es adecuada la HTSC5 para instalar vidrio y muros cortina?
La máquina está indicada para la instalación de estructuras de acero y muros cortina, así como para la manipulación de vidrio. Para unagrúa araña para instalación de vidrio, el comprador debe indicar el peso del vidrio o componente, la altura de elevación, el alcance horizontal y la posición de instalación para evaluar la configuración de trabajo antes de realizar el pedido.
¿El tren de rodaje de orugas daña los suelos acabados?
La HTSC5 utiliza orugas de goma, que pueden ser útiles cuando es importante reducir el impacto sobre el terreno. Sin embargo, el hecho de que sean de goma no significa que cualquier suelo acabado pueda soportar la máquina. Antes de trabajar, deben evaluarse la capacidad de carga del suelo, la protección de la superficie y las condiciones de la obra.
