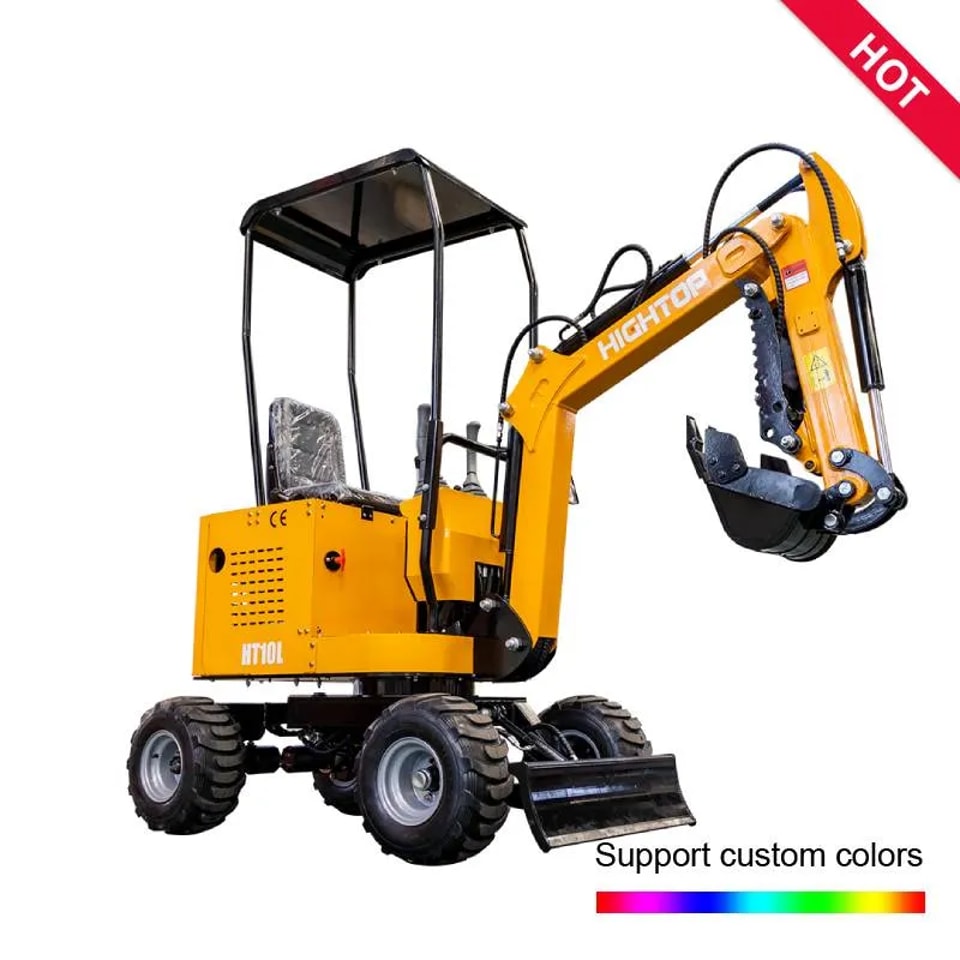

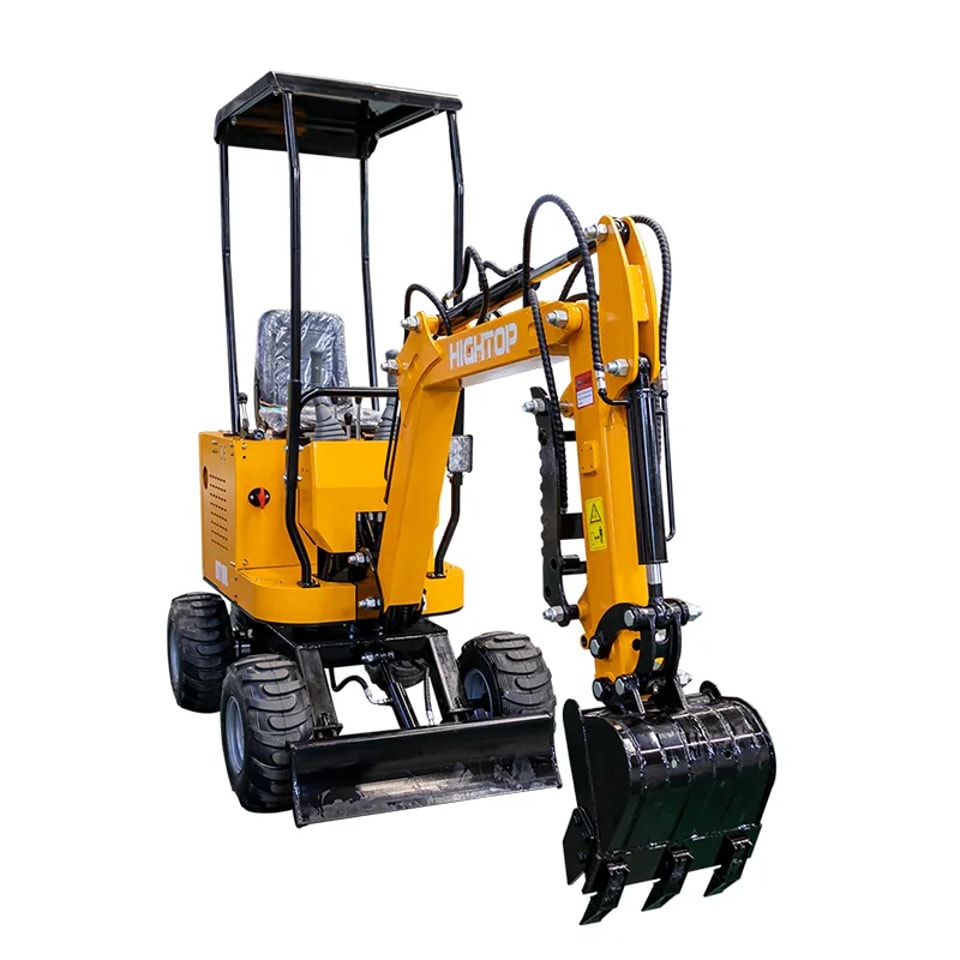

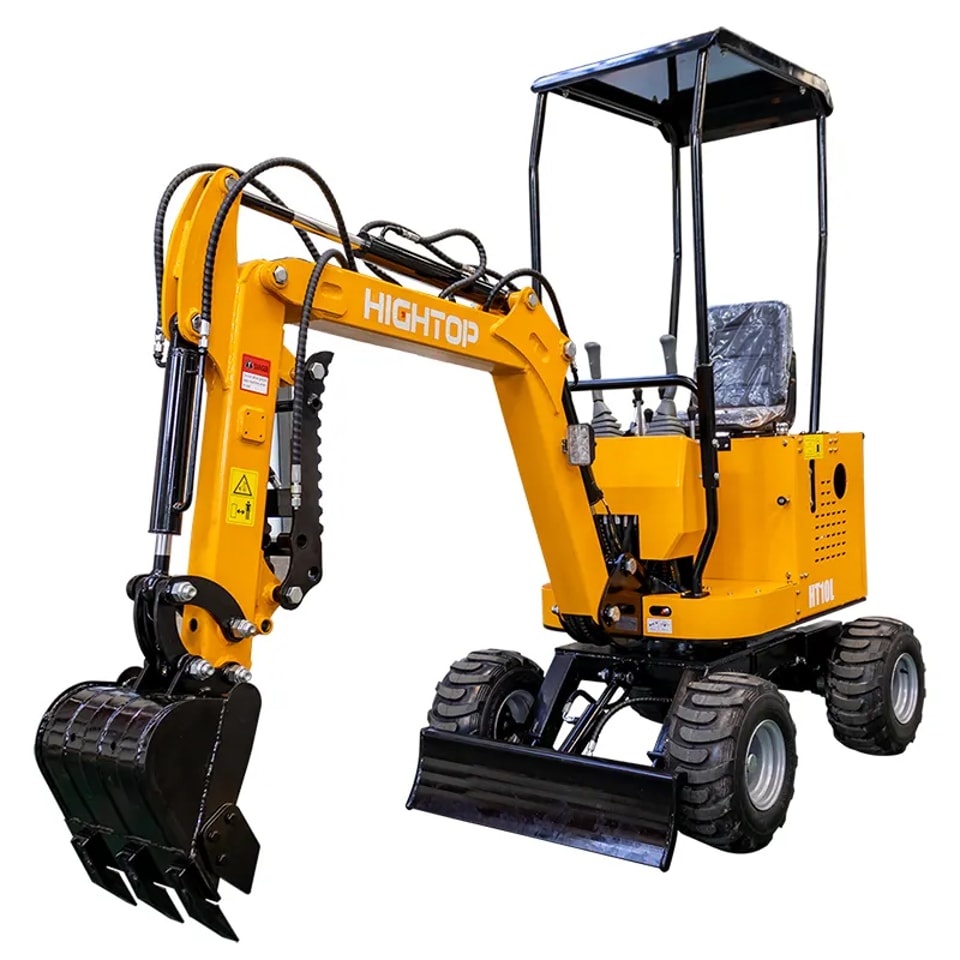

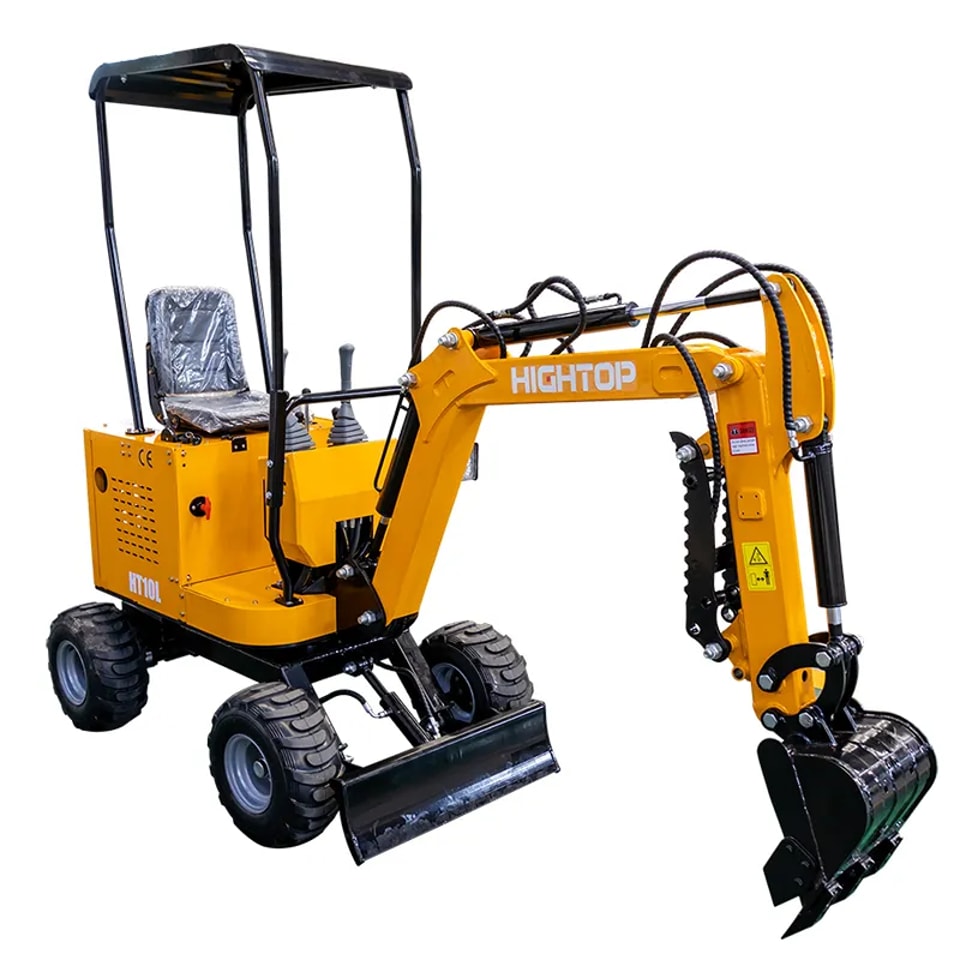

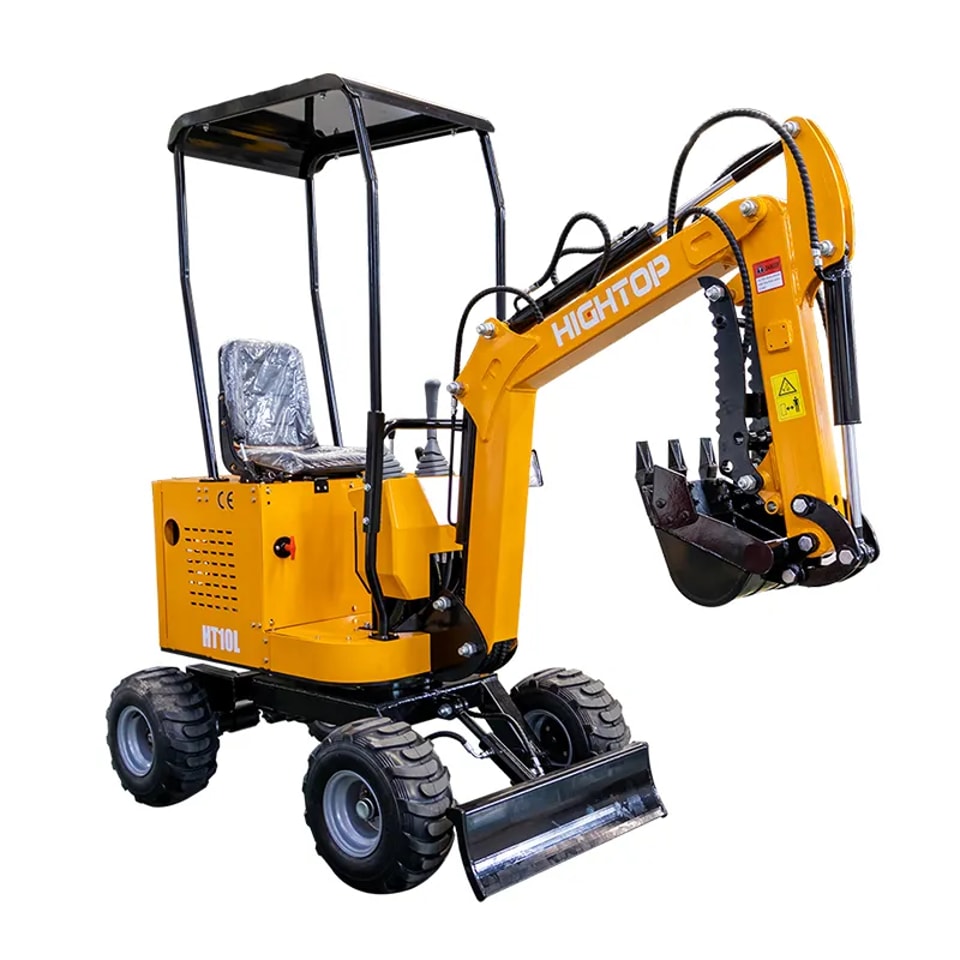

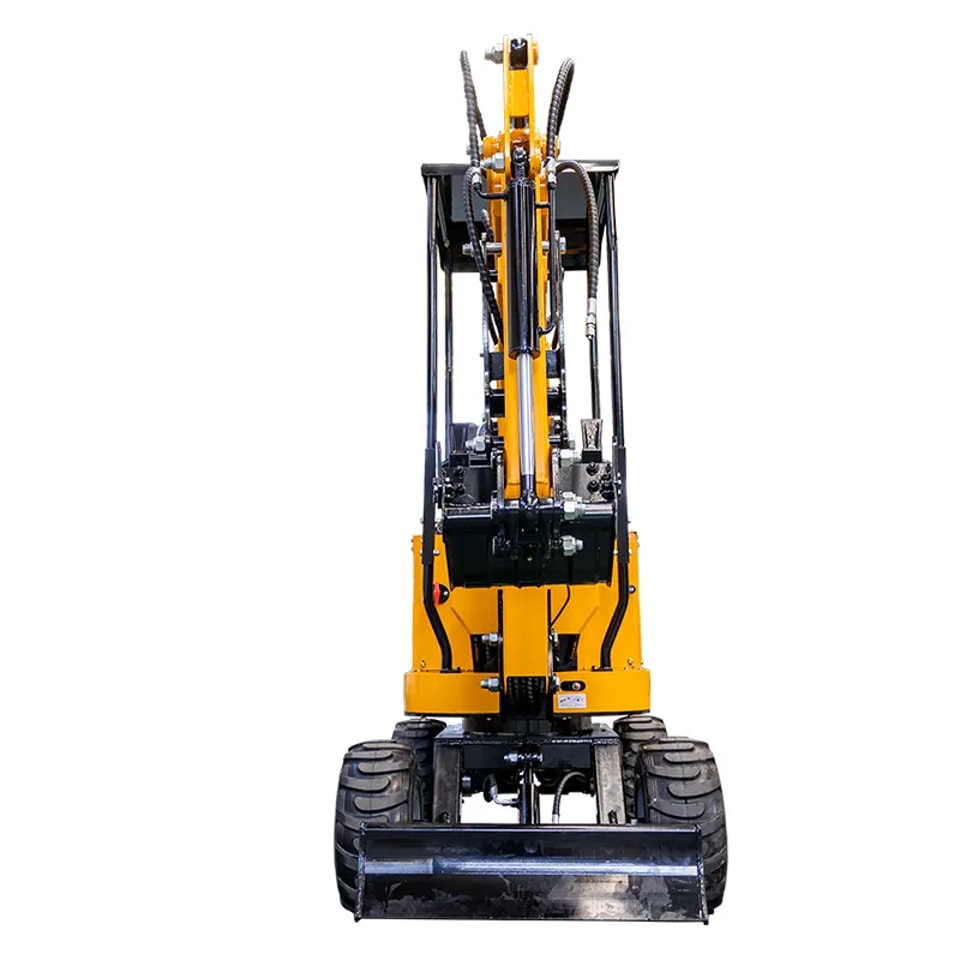

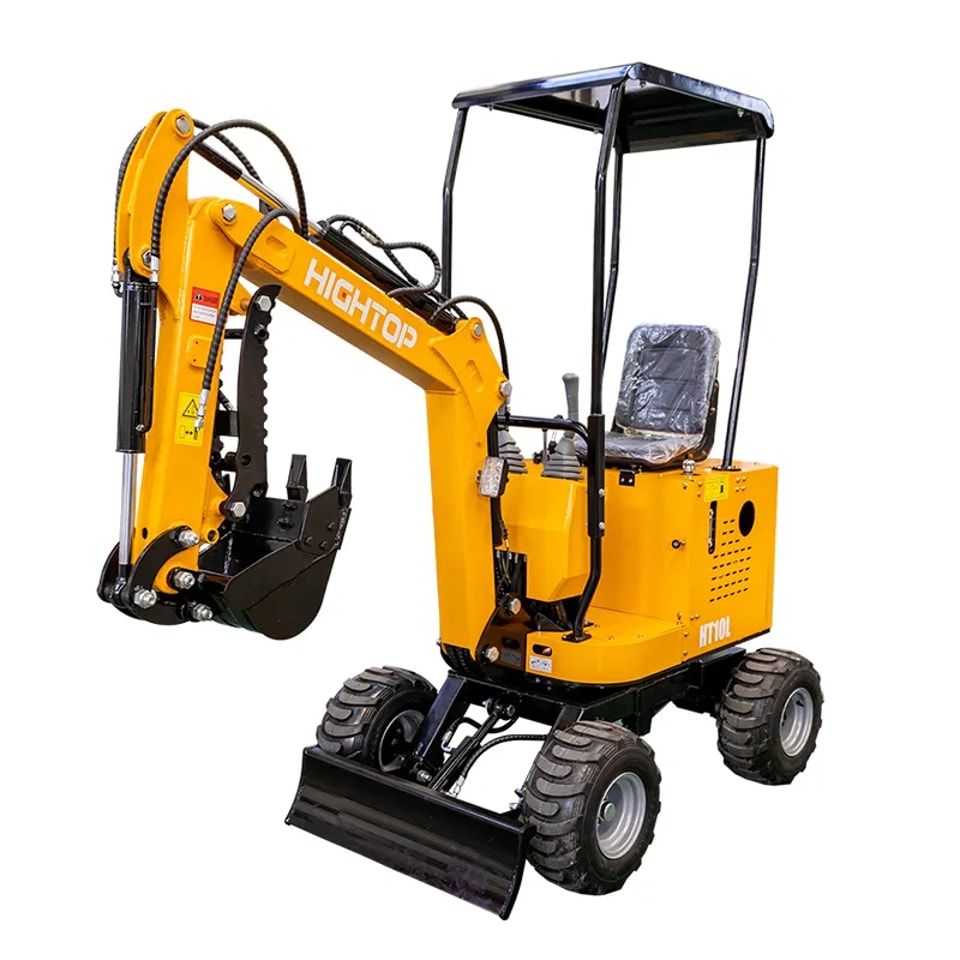

Excavadora de ruedas HT-10W
Instrucciones de la excavadora de ruedas HT-10W
La excavadora de ruedas HT-10W es una máquina de movimiento de tierras que se desplaza sobre neumáticos y utiliza sistemas hidráulicos para excavar y desplazarse. Está destinada principalmente al mantenimiento municipal, a pequeñas obras viales y a otros proyectos de construcción de menor escala. Se caracteriza por su giro rápido in situ y por la sustitución ágil de los implementos. El sistema hidráulico acciona los actuadores mediante una válvula multivía alimentada por la bomba principal, mientras que el motor hidráulico se conecta directamente a la transmisión.
La excavadora de ruedas 10W incorpora dirección trasera y tracción trasera, además de un chasis elevado que facilita el paso por terrenos irregulares y reduce el riesgo de que el fondo del vehículo toque el suelo. La hoja topadora delantera puede apoyar la máquina durante las labores de nivelación y excavación, lo que mejora su estabilidad durante el trabajo.
| HT10 Mini Excavator — Tabla de parámetros | |
|---|---|
| Dimensiones generales (unidad: mm) | |
| Longitud total | 2450 |
| Anchura total | 1030 |
| Anchura superior | 750 |
| Altura total (techo del toldo / cabina) | 2260 |
| Anchura estándar de los neumáticos | 215 |
| Distancia mínima al suelo | 165 |
| Radio de giro de la parte trasera | 765 |
| Distancia entre los neumáticos delanteros y traseros | 1095 |
| Altura de la hoja topadora sobre el suelo | 167 |
| Profundidad de excavación de la hoja topadora | 88 |
| Alcance de trabajo (unidad: mm) | |
| Altura máxima de excavación | 2200 |
| Altura máxima de descarga | 1610 |
| Profundidad máxima de excavación | 1630 |
| Altura máxima con el radio de giro mínimo | 2015 |
| Alcance máximo de excavación | 2620 |
| Radio mínimo de giro | 1065 |
| Parámetros de rendimiento | |
| Capacidad del cucharón (m³) | 0.02 |
| Potencia nominal (kW/rpm) | 10 / 3600 |
| Velocidad de giro (r/min) | 14 |
| Capacidad de ascenso | 30° |
| Fuerza de excavación del cucharón (kN) | 10.2 |
| Velocidad de desplazamiento (km/h) | 5.2 |
| Capacidades de los depósitos | |
| Capacidad del depósito de combustible (L) | 6.6 |
| Capacidad del depósito de aceite hidráulico (L) | 12.5 |
| Capacidad de aceite del motor (L) | 1.1 |
| Componentes principales | |
| Motor | Ducar420 |
| Bloque de válvulas | JX10-01 |
| Bomba de engranajes | PGP5108G3LP |
| Motor de traslación | BM2315 |
| Sistema hidráulico | |
| Potencia nominal (kW/rpm) | 10 / 3600 |
| Presión (MPa) | 16 |
| Cilindrada (cc) | 8 |
| Caudal del sistema (L/min) | 28.8 |
| Velocidad máxima (r/min) | 3600 |
